Isolierte Kabelschuhe + Verbinder

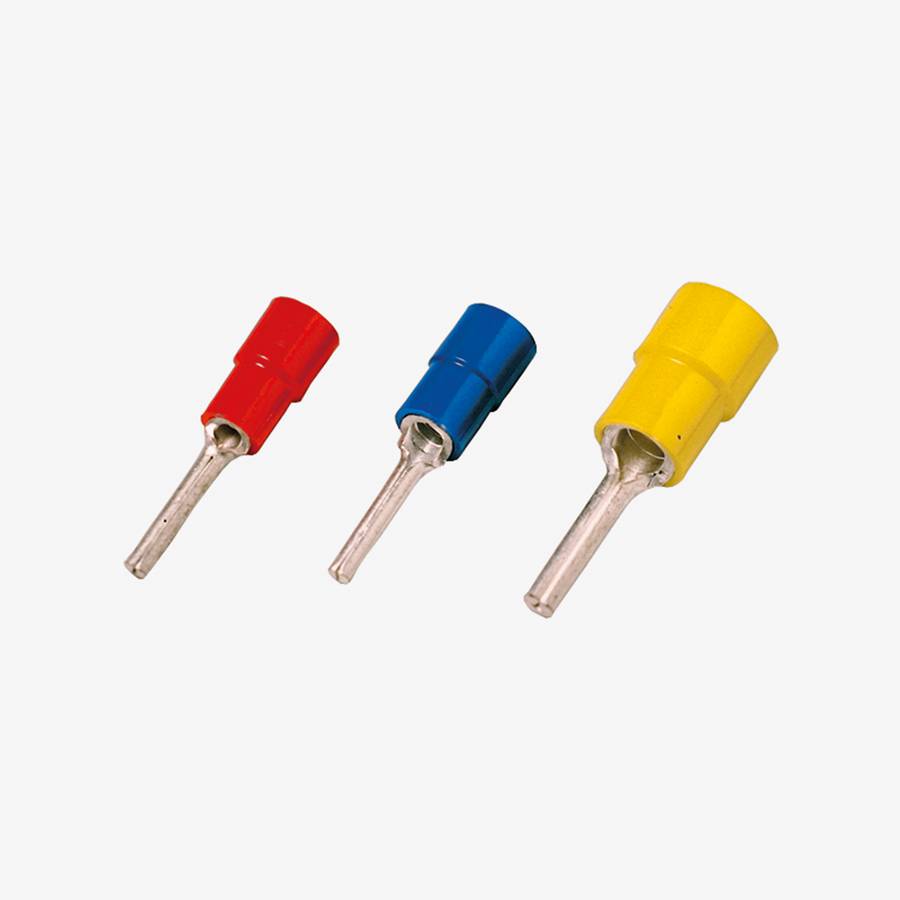

Quetschkabelschuhe Stiftform
Keine weißen Streifen (Weißbruch) beim Verpressen. Durch die aufgeweitete Isolationshülse (Easy Entry) können auch Kabel mit dickerer Isolation problemlos eingesetzt werden. Die Trichterform der Isolationshülse verhindert, dass die einzelnen Adern des Leiters beim Einstecken an den Rand des Kabelschuhes anstoßen. Die Längsnaht wird durch Hartlötung sicher verschlossen und sorgt für eine elektrisch und mechanisch optimale Verbindung.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.

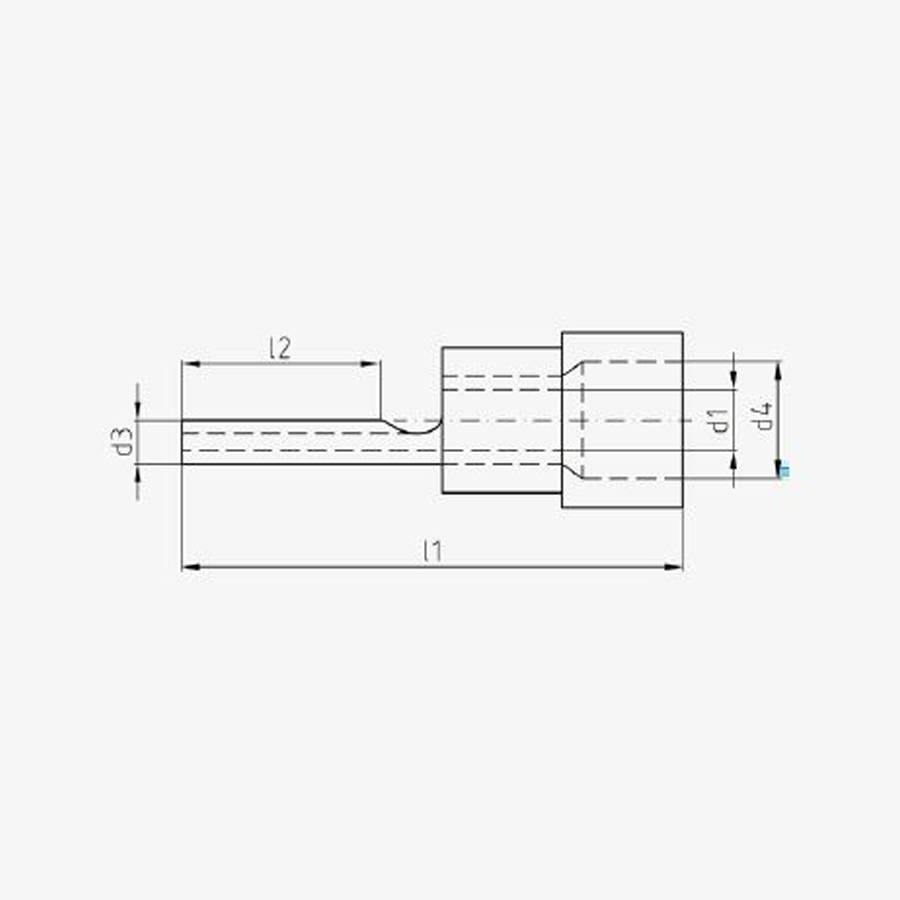

| Querschnitt mm² | Typ | Art.-Nr. | Farbe | d1 mm | d4 mm | d3 mm | l1 mm | l2 mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|
| 0,1 - 0,5 | SKS 0,5 | 26-100 | gelb / yellow | 1.0 | 3.2 | 1.4 | 20.0 | 8.0 | 100 |
| 0,5 - 1,0 | SKS 1,5/24 | 26-101 | rot / red | 1.7 | 4.1 | 1.9 | 23.5 | 10.5 | 100 |
| 0,5 - 1,0 | SKS 1,5/20 | 26-102 | rot / red | 1.7 | 4.1 | 1.9 | 19.5 | 7.0 | 100 |
| 1,5 - 2,5 | SKS 2,5/24 | 26-104 | blau / blue | 2.3 | 4.5 | 1.9 | 24.0 | 10.5 | 100 |
| 1,5 - 2,5 | SKS 2,5/22 | 26-105 | blau / blue | 2.3 | 4.5 | 1.9 | 21.5 | 7.5 | 100 |
| 1,5 - 2,5 | SKS 2,5/30 | 26-106 | blau / blue | 2.3 | 4.5 | 1.9 | 29.5 | 16.0 | 100 |
| 4,0 - 6,0 | SKS 6 | 26-107 | gelb / yellow | 3.6 | 6.5 | 2.7 | 25.5 | 10.5 | 100 |
| 10.0 | SKS 10 | 26-108 | rot / red | 4.5 | 7.8 | 2,3 x 4,2 | 34.3 | 12.0 | 100 |
| 16.0 | SKS 16 | 26-109 | blau / blue | 5.8 | 9.1 | 2,5 x 5,6 | 40.7 | 14.0 | 100 |
| 25.0 | SKS 25 | 26-110 | gelb / yellow | 7.0 | 12.5 | 2,5 x 6,9 | 44.0 | 15.0 | 100 |
| 35.0 | SKS 35 | 26-111 | rot / red | 8.4 | 14.0 | 3,2 x 8,1 | 52.5 | 20.0 | 100 |
