non-insulated terminals and connectors

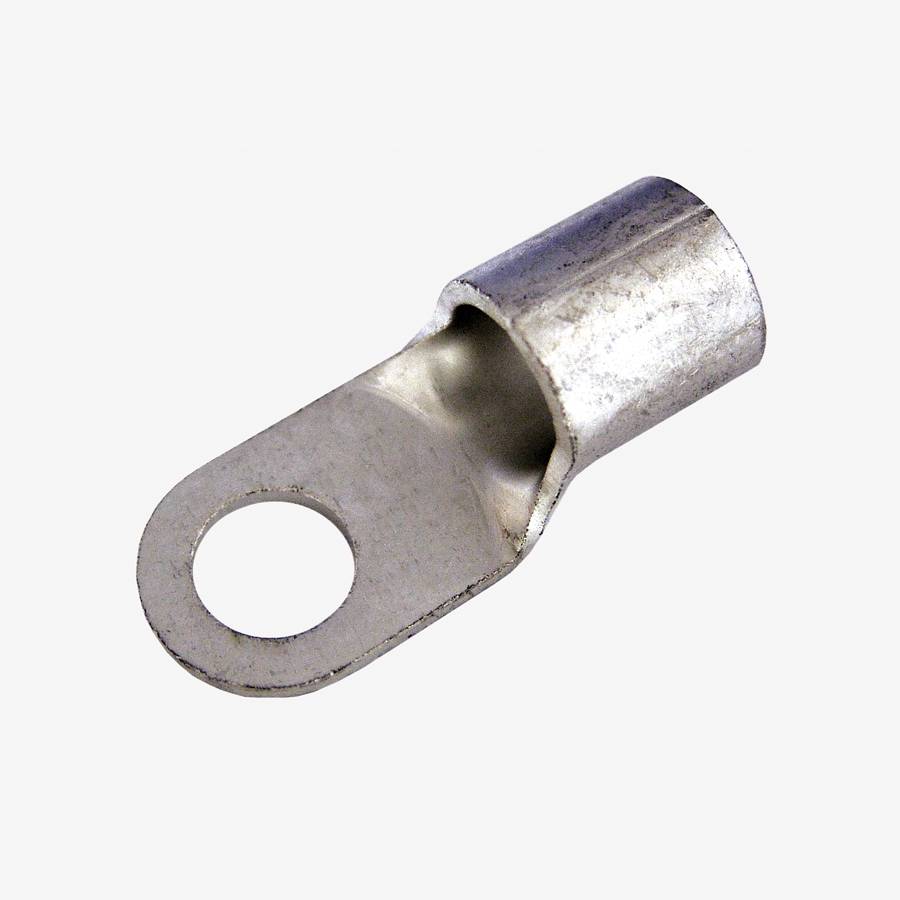

Solderless terminals ring type
For stranded and fine stranded conductors, crimping area soldered.
To request a product, please click on the corresponding item number in the table.
* not according to DIN
s= narrow

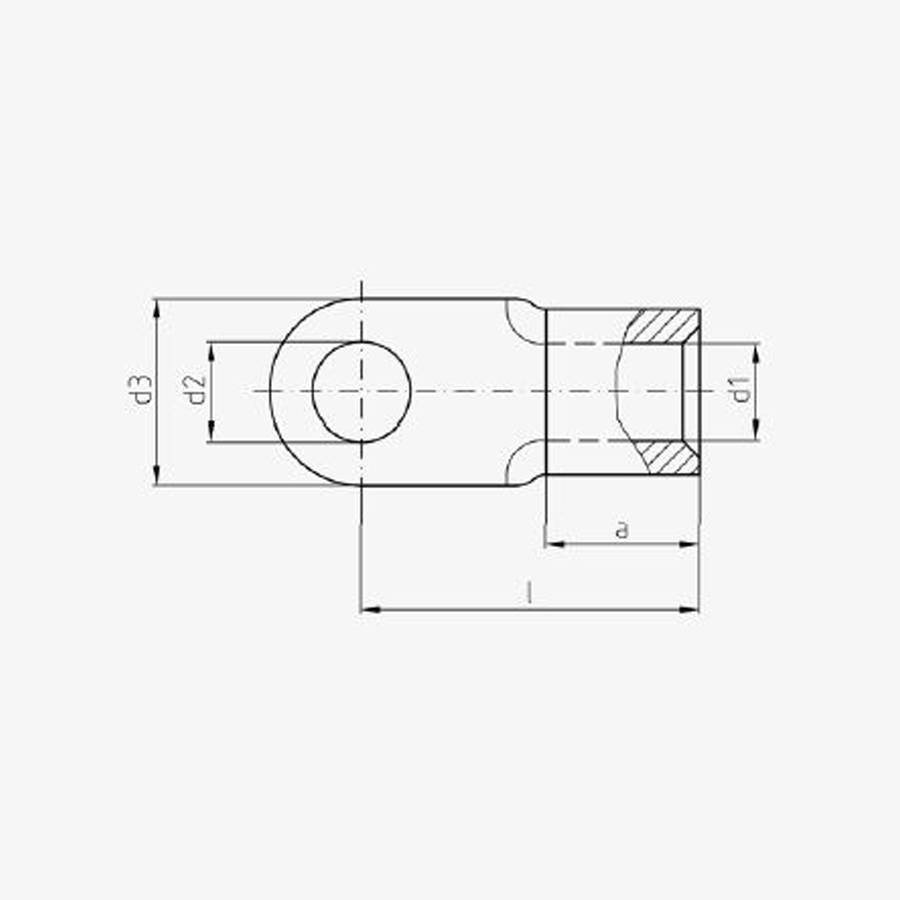

Cross-section mm² | Bolt M | Type | Part no. | d1 mm | d2 mm | d3 mm | l mm | ØA mm | Weight kg / 100 pcs. | PU pcs. | |
---|---|---|---|---|---|---|---|---|---|---|---|
0,1 - 0,5 | 2 | LF A 2 - 0,5 | 20-100 | 1.2 | 2.2 | 5.0 | 10.0 | 4.1 | 0.02 | 100 | |
0,1 - 0,5 | 3 | LF A 3 - 0,5 | 20-101 | 1.2 | 3.2 | 5.0 | 10.0 | 4.1 | 0.02 | 100 | |
0,1 - 0,5 | 4 | LF A 4 - 0,5 | 20-102 | 1.2 | 4.3 | 6.5 | 12.0 | 4.1 | 0.02 | 100 | |
0,1 - 0,5 | 5 | LF A 5 - 0,5 | 20-103 | 1.2 | 5.3 | 8.0 | 12.0 | 4.1 | 0.02 | 100 | |
0,5 - 1,0 | 2 | LF A 2 - 1* | 20-111 | 1.6 | 2.2 | 6.0 | 11.0 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 2.5 | LF A 2,5 - 1 | 20-112 | 1.6 | 2.7 | 6.0 | 10.8 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 3 | LF A 3 - 1 | 20-113 | 1.6 | 3.2 | 6.0 | 10.8 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 3.5 | LF A 3,5 - 1 | 20-115 | 1.6 | 3.7 | 6.0 | 10.8 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 4 | LF A S4 - 1* | 20-118 | 1.6 | 4.3 | 7.0 | 11.0 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 4 | LF A 4 - 1 | 20-119 | 1.6 | 4.3 | 8.0 | 11.8 | 4.8 | 0.07 | 100 | |
0,5 - 1,0 | 5 | LF A S5 - 1* | 20-120 | 1.6 | 5.3 | 8.0 | 12.0 | 4.8 | 0.06 | 100 | |
0,5 - 1,0 | 5 | LF A 5 - 1 | 20-121 | 1.6 | 5.3 | 10.0 | 12.8 | 4.8 | 0.09 | 100 | |
0,5 - 1,0 | 6 | LF A 6 - 1* | 20-122 | 1.6 | 6.5 | 11.0 | 14.8 | 4.8 | 0.09 | 100 | |
0,5 - 1,0 | 8 | LF A S8 - 1* | 20-124 | 1.6 | 8.4 | 12.0 | 17.0 | 4.8 | 0.13 | 100 | |
0,5 - 1,0 | 8 | LF A 8 - 1 | 20-125 | 1.6 | 8.4 | 14.0 | 17.0 | 4.8 | 0.13 | 100 | |
0,5 - 1,0 | 10 | LF A 10 - 1* | 20-126 | 1.6 | 10.5 | 18.0 | 17.5 | 4.8 | 0.13 | 100 | |
1,5 - 2,5 | 3 | LF A 3 - 2,5 | 20-130 | 2.3 | 3.2 | 6.0 | 10.8 | 4.8 | 0.07 | 100 | |
1,5 - 2,5 | 3.5 | LF A 3,5 - 2,5 | 20-131 | 2.3 | 3.7 | 6.0 | 10.8 | 4.8 | 0.07 | 100 | |
1,5 - 2,5 | 4 | LF A S4 - 2,5* | 20-133 | 2.3 | 4.3 | 6.8 | 11.0 | 4.8 | 0.06 | 100 | |
1,5 - 2,5 | 4 | LF A 4 - 2,5 | 20-134 | 2.3 | 4.3 | 8.0 | 11.8 | 4.8 | 0.08 | 100 | |
1,5 - 2,5 | 5 | LF A S5 - 2,5* | 20-135 | 2.3 | 5.3 | 8.0 | 12.0 | 4.8 | 0.07 | 100 | |
1,5 - 2,5 | 5 | LF A 5 - 2,5 | 20-136 | 2.3 | 5.3 | 10.0 | 13.8 | 4.8 | 0.10 | 100 | |
1,5 - 2,5 | 6 | LF A 6 - 2,5 | 20-138 | 2.3 | 6.5 | 11.0 | 15.8 | 4.8 | 0.11 | 100 | |
1,5 - 2,5 | 8 | LF A 8 - 2,5 | 20-139 | 2.3 | 8.4 | 14.0 | 16.8 | 4.8 | 0.13 | 100 | |
1,5 - 2,5 | 10 | LF A 10 - 2,5* | 20-140 | 2.3 | 10.5 | 18.0 | 20.0 | 4.8 | 0.19 | 100 | |
1,5 - 2,5 | 10 | LF A S10 - 2,5* | 20-142 | 2.3 | 10.5 | 15.0 | 17.0 | 4.8 | 0.16 | 100 | |
1,5 - 2,5 | 12 | LF A 12 - 2,5* | 20-141 | 2.3 | 13.0 | 18.0 | 20.0 | 4.8 | 0.16 | 100 | |
4,0 - 6,0 | 4 | LF A 4 - 6 | 20-150 | 3.6 | 4.3 | 8.0 | 14.0 | 6.0 | 0.14 | 100 | |
4,0 - 6,0 | 5 | LF A 5 - 6 | 20-151 | 3.6 | 5.3 | 10.0 | 15.0 | 6.0 | 0.16 | 100 | |
4,0 - 6,0 | 6 | LF A 6 - 6 | 20-152 | 3.6 | 6.5 | 11.0 | 16.0 | 6.0 | 0.17 | 100 | |
4,0 - 6,0 | 8 | LF A 8 - 6 | 20-153 | 3.6 | 8.4 | 14.0 | 19.0 | 6.0 | 0.22 | 100 | |
4,0 - 6,0 | 10 | LF A 10 - 6 | 20-154 | 3.6 | 10.5 | 18.0 | 21.0 | 6.0 | 0.29 | 100 | |
4,0 - 6,0 | 12 | LF A 12 - 6* | 20-155 | 3.6 | 13.0 | 18.0 | 21.0 | 6.0 | 0.25 | 100 | |
10.0 | 4 | LF A 4 - 10* | 20-160 | 4.5 | 4.3 | 10.0 | 16.0 | 8.0 | 0.20 | 50 | |
10.0 | 5 | LF A 5 - 10 | 20-161 | 4.5 | 5.3 | 10.0 | 16.0 | 8.0 | 0.23 | 50 | |
10.0 | 6 | LF A 6 - 10 | 20-162 | 4.5 | 6.5 | 11.0 | 17.0 | 8.0 | 0.24 | 50 | |
10.0 | 8 | LF A 8 - 10 | 20-163 | 4.5 | 8.4 | 14.0 | 20.0 | 8.0 | 0.29 | 50 | |
10.0 | 10 | LF A 10 - 10 | 20-164 | 4.5 | 10.5 | 18.0 | 21.0 | 8.0 | 0.34 | 50 | |
10.0 | 12 | LF A 12 - 10 | 20-165 | 4.5 | 13.0 | 22.0 | 23.0 | 8.0 | 0.42 | 50 | |
16.0 | 5 | LF A 5 - 16 | 20-170 | 5.8 | 5.3 | 11.0 | 20.0 | 10.0 | 0.39 | 50 | |
16.0 | 6 | LF A 6 - 16 | 20-171 | 5.8 | 6.5 | 11.0 | 20.0 | 10.0 | 0.38 | 50 | |
16.0 | 8 | LF A 8 - 16 | 20-172 | 5.8 | 8.4 | 14.0 | 22.0 | 10.0 | 0.43 | 50 | |
16.0 | 10 | LF A 10 - 16 | 20-173 | 5.8 | 10.5 | 18.0 | 24.0 | 10.0 | 0.50 | 50 | |
16.0 | 12 | LF A 12 - 16 | 20-174 | 5.8 | 13.0 | 22.0 | 26.0 | 10.0 | 0.58 | 50 | |
25.0 | 5 | LF A 5 - 25 | 20-180 | 7.5 | 5.3 | 12.0 | 25.0 | 11.0 | 0.75 | 50 | |
25.0 | 6 | LF A 6 - 25 | 20-181 | 7.5 | 6.5 | 12.0 | 25.0 | 11.0 | 0.69 | 50 | |
25.0 | 8 | LF A 8 - 25 | 20-182 | 7.5 | 8.4 | 16.0 | 25.0 | 11.0 | 0.75 | 50 | |
25.0 | 10 | LF A 10 - 25 | 20-183 | 7.5 | 10.5 | 18.0 | 26.0 | 11.0 | 0.80 | 50 | |
25.0 | 12 | LF A 12 - 25 | 20-184 | 7.5 | 13.0 | 22.0 | 31.0 | 11.0 | 0.92 | 50 | |
25.0 | 16 | LF A 16 - 25 | 20-185 | 7.5 | 17.0 | 28.0 | 35.0 | 11.0 | 1.32 | 50 | |
35.0 | 6 | LF A 6 - 35 | 20-190 | 9.0 | 6.5 | 15.0 | 26.0 | 12.0 | 0.97 | 50 | |
35.0 | 8 | LF A 8 - 35 | 20-191 | 9.0 | 8.4 | 16.0 | 26.0 | 12.0 | 0.98 | 50 | |
35.0 | 10 | LF A 10 - 35 | 20-192 | 9.0 | 10.5 | 18.0 | 27.0 | 12.0 | 1.00 | 50 | |
35.0 | 12 | LF A 12 - 35 | 20-193 | 9.0 | 13.0 | 22.0 | 31.0 | 12.0 | 1.26 | 50 | |
35.0 | 16 | LF A 16 - 35 | 20-194 | 9.0 | 17.0 | 28.0 | 36.0 | 12.0 | 1.44 | 50 | |
35.0 | 20 | LF A 20 - 35* | 20-195 | 9.0 | 21.0 | 30.0 | 37.0 | 14.0 | 1.67 | 50 | |
50.0 | 6 | LF A 6 - 50 | 20-200 | 11.0 | 6.5 | 18.0 | 34.0 | 16.0 | 1.65 | 50 | |
50.0 | 8 | LF A 8 - 50 | 20-201 | 11.0 | 8.4 | 18.0 | 34.0 | 16.0 | 1.70 | 50 | |
50.0 | 10 | LF A 10 - 50 | 20-202 | 11.0 | 10.5 | 18.0 | 34.0 | 16.0 | 1.65 | 50 | |
50.0 | 12 | LF A 12 - 50 | 20-203 | 11.0 | 13.0 | 22.0 | 36.0 | 16.0 | 1.83 | 50 | |
50.0 | 16 | LF A 16 - 50 | 20-204 | 11.0 | 17.0 | 28.0 | 40.0 | 16.0 | 2.10 | 50 | |
50.0 | 20 | LF A 20 - 50* | 20-205 | 11.0 | 21.0 | 32.0 | 41.0 | 18.0 | 2.57 | 50 | |
70.0 | 6 | LF A 6 - 70 | 20-214 | 13.0 | 6.5 | 22.0 | 38.0 | 18.0 | 2.70 | 25 | |
70.0 | 8 | LF A 8 - 70 | 20-210 | 13.0 | 8.4 | 22.0 | 38.0 | 18.0 | 2.50 | 25 | |
70.0 | 10 | LF A 10 - 70 | 20-211 | 13.0 | 10.5 | 22.0 | 38.0 | 18.0 | 2.50 | 25 | |
70.0 | 12 | LF A 12 - 70 | 20-212 | 13.0 | 13.0 | 22.0 | 38.0 | 18.0 | 2.40 | 25 | |
70.0 | 16 | LF A 16 - 70 | 20-213 | 13.0 | 17.0 | 28.0 | 42.0 | 18.0 | 2.70 | 25 | |
70.0 | 20 | LF A 20 - 70* | 20-215 | 13.0 | 21.0 | 32.0 | 45.0 | 19.0 | 3.06 | 25 | |
95.0 | 8 | LF A 8 - 95 | 20-223 | 15.0 | 8,4 | 24,0 | 42,0 | 20.0 | 4.30 | 25 | |
95.0 | 10 | LF A 10 - 95 | 20-220 | 15.0 | 10.5 | 24.0 | 42.0 | 20.0 | 4.10 | 25 | |
95.0 | 12 | LF A 12 - 95 | 20-221 | 15.0 | 13.0 | 24.0 | 42.0 | 20.0 | 3.90 | 25 | |
95.0 | 16 | LF A 16 - 95 | 20-222 | 15.0 | 17.0 | 28.0 | 44.0 | 20.0 | 4.10 | 25 | |
95.0 | 20 | LF A 20 - 95* | 20-224 | 15.0 | 21.0 | 32.0 | 44.0 | 20.0 | 4.25 | 25 | |
120.0 | 8 | LF A 8 - 120 | 20-233 | 16.5 | 8.4 | 24.0 | 44.0 | 22.0 | 5.60 | 25 | |
120.0 | 10 | LF A 10 - 120 | 20-230 | 16.5 | 10.5 | 24.0 | 44.0 | 22.0 | 5.60 | 25 | |
120.0 | 12 | LF A 12 - 120 | 20-231 | 16.5 | 13.0 | 24.0 | 44.0 | 22.0 | 5.40 | 25 | |
120.0 | 16 | LF A 16 - 120 | 20-232 | 16.5 | 17.0 | 28.0 | 48.0 | 22.0 | 5.80 | 25 | |
120.0 | 20 | LF A 20 - 120* | 20-234 | 16.5 | 21.0 | 32.0 | 53.0 | 21.0 | 5.60 | 25 | |
150.0 | 10 | LF A 10 - 150 | 20-240 | 19.0 | 10.5 | 30.0 | 50.0 | 24.0 | 7.60 | 10 | |
150.0 | 12 | LF A 12 - 150 | 20-241 | 19.0 | 13.0 | 30.0 | 50.0 | 24.0 | 7.60 | 10 | |
150.0 | 16 | LF A 16 - 150 | 20-242 | 19.0 | 17.0 | 30.0 | 50.0 | 24.0 | 7.50 | 10 | |
150.0 | 20 | LF A 20 - 150* | 20-243 | 19.0 | 21.0 | 36.0 | 63.0 | 27.0 | 7.35 | 10 | |
185.0 | 10 | LF A 10 - 185 | 20-253 | 21.0 | 10.5 | 36.0 | 50.0 | 28.0 | 11.30 | 10 | |
185.0 | 12 | LF A 12 - 185 | 20-250 | 21.0 | 13.0 | 36.0 | 50.0 | 28.0 | 11.30 | 10 | |
185.0 | 16 | LF A 16 - 185 | 20-251 | 21.0 | 17.0 | 36.0 | 50.0 | 28.0 | 11.30 | 10 | |
185.0 | 20 | LF A 20 - 185* | 20-252 | 21.0 | 21.0 | 36.0 | 50.0 | 28.0 | 10.17 | 10 | |
240.0 | 10 | LF A 10 - 240 | 20-262 | 23.5 | 10.5 | 38.0 | 56.0 | 32.0 | 15.90 | 10 | |
240.0 | 12 | LF A 12 - 240 | 20-260 | 23.5 | 13.0 | 38.0 | 56.0 | 32.0 | 15.90 | 10 | |
240.0 | 16 | LF A 16 - 240 | 20-261 | 23.5 | 17.0 | 38.0 | 56.0 | 32.0 | 15.90 | 10 | |
300.0 | 12 | LF A 12 - 300 | 20-270 | 28.0 | 13.0 | 50.5 | 69.0 | 35.5 | 23.50 | 5 | |
300.0 | 16 | LF A 16 - 300 | 20-271 | 28.0 | 17.0 | 50.5 | 69.0 | 35.5 | 20.00 | 5 |
