Durchführungstüllen U-Form, oval (Langloch)
Membrantüllen DUP-DUP/F

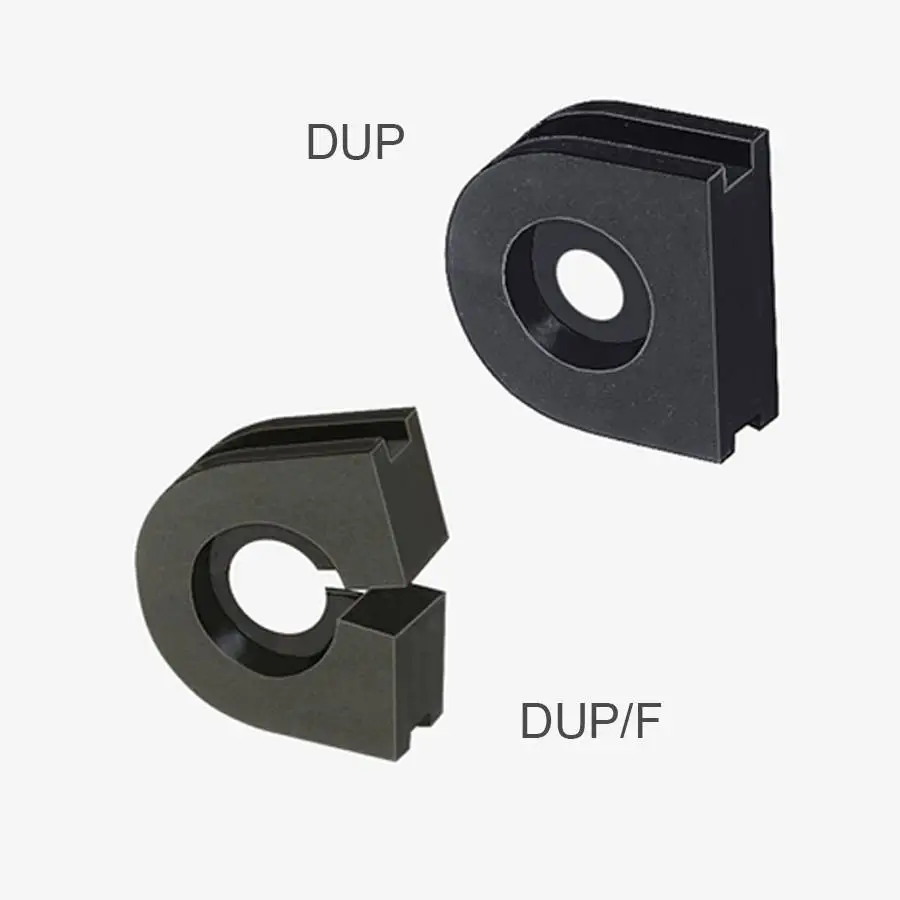

Die U-förmigen Kabeldurchfürungstüllen werden in einen passenden Blechausbruch eingeschoben.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.

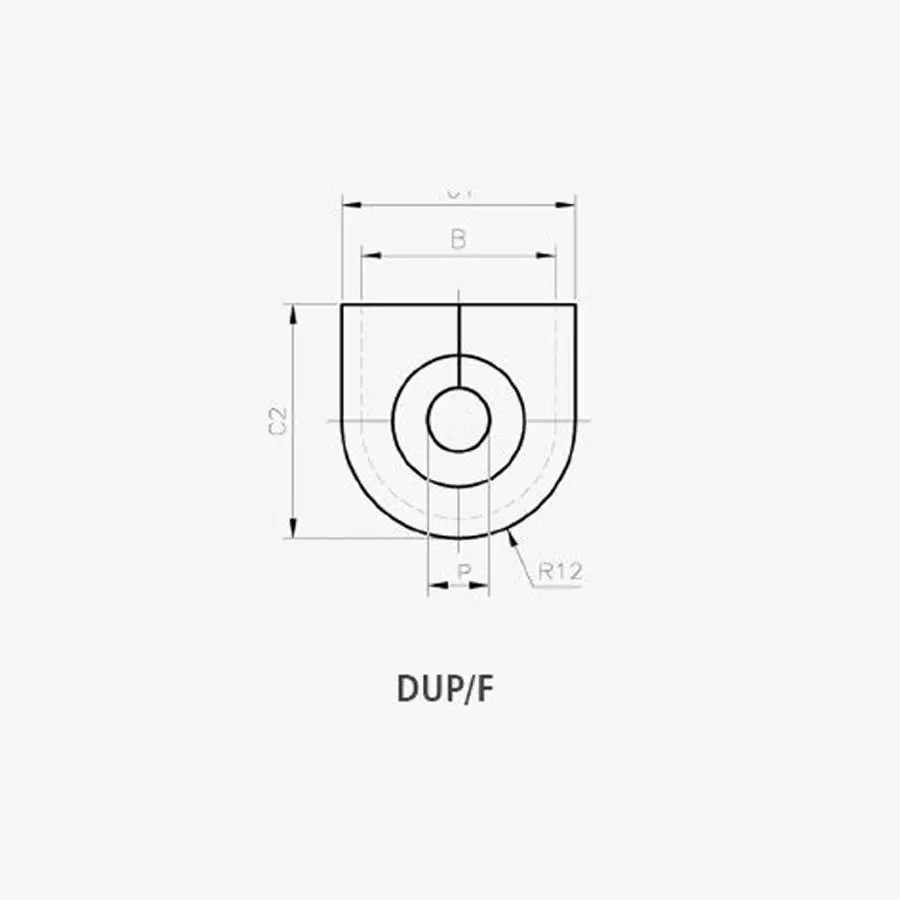

Die gelochte, aufklappbare Tülle DUP/F eignet sich besonders für bereits konfektionierte Kabel.
Farbe weiß oder hellgrau (RAL 7035) auf Anfrage

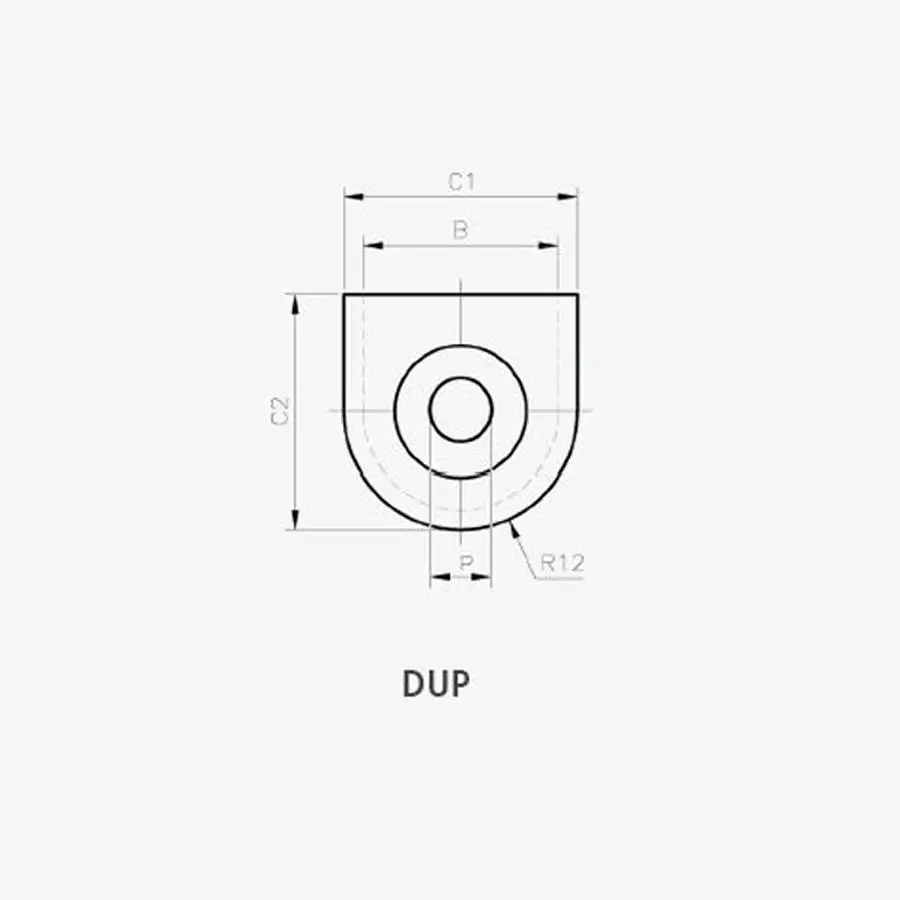

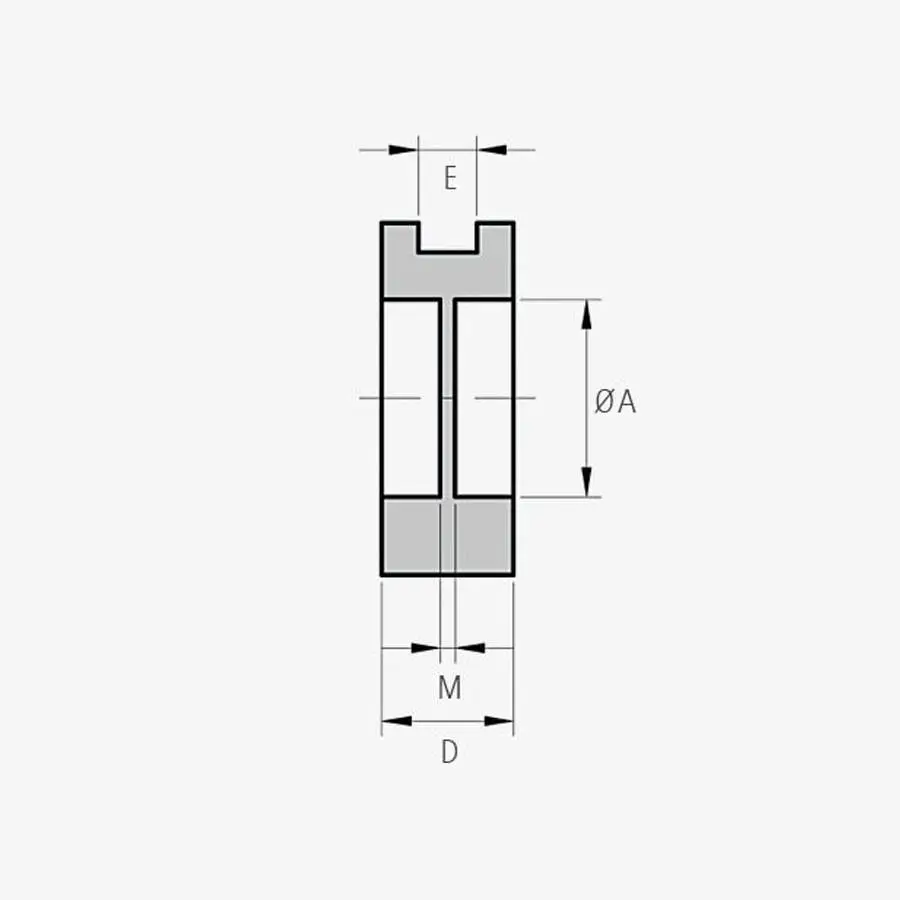

Typ | Art.-Nr. | ØA mm | ØB mm | ØC1 mm | ØC2 mm | D mm | E mm | M mm | P mm | aufklappbar | VE Stück |
---|---|---|---|---|---|---|---|---|---|---|---|
DUP-PVC 747-3 | 51-951-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 3.0 | 100 | |
DUP-PVC 747-4 | 51-951-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 4.0 | 100 | |
DUP-PVC 747-5 | 51-951-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 5.0 | 100 | |
DUP-PVC 747-6 | 51-951-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 6.0 | 100 | |
DUP-PVC 747-8 | 51-951-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 8.0 | 100 | |
DUP-PVC 747-10 | 51-951-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 10.0 | 100 | |
DUP-PVC 747-12 | 51-951-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 12.0 | 100 | |
DUP/F-PVC 747-3 | 51-940-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-PVC 747-4 | 51-940-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-PVC 747-5 | 51-940-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-PVC 747-6 | 51-940-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-PVC 747-8 | 51-940-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-PVC 747-10 | 51-940-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-PVC 747-12 | 51-940-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 12.0 | ja | 100 |
DUP-PVC 1475-3 | 51-952-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | 100 | |
DUP-PVC 1475-4 | 51-952-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | 100 | |
DUP-PVC 1475-5 | 51-952-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | 100 | |
DUP-PVC 1475-6 | 51-952-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | 100 | |
DUP-PVC 1475-8 | 51-952-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | 100 | |
DUP-PVC 1475-10 | 51-952-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | 100 | |
DUP-PVC 1475-12 | 51-952-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | 100 | |
DUP/F-PVC 1475-3 | 51-941-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-PVC 1475-4 | 51-941-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-PVC 1475-5 | 51-941-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-PVC 1475-6 | 51-941-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-PVC 1475-8 | 51-941-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-PVC 1475-10 | 51-941-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-PVC 1475-12 | 51-941-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | ja | 100 |
DUP-TPE 747-3 | 51-953-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 3.0 | 100 | |
DUP-TPE 747-4 | 51-953-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 4.0 | 100 | |
DUP-TPE 747-5 | 51-953-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 5.0 | 100 | |
DUP-TPE 747-6 | 51-953-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 6.0 | 100 | |
DUP-TPE 747-8 | 51-953-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 8.0 | 100 | |
DUP-TPE 747-10 | 51-953-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 10.0 | 100 | |
DUP-TPE 747-12 | 51-953-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 12.0 | 100 | |
DUP/F-TPE 747-3 | 51-942-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-TPE 747-4 | 51-942-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-TPE 747-5 | 51-942-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-TPE 747-6 | 51-942-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-TPE 747-8 | 51-942-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-TPE 747-10 | 51-942-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-TPE 747-12 | 51-942-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 12.0 | ja | 100 |
DUP-TPE 1475-3 | 51-954-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | 100 | |
DUP-TPE 1475-4 | 51-954-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | 100 | |
DUP-TPE 1475-5 | 51-954-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | 100 | |
DUP-TPE 1475-6 | 51-954-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | 100 | |
DUP-TPE 1475-8 | 51-954-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | 100 | |
DUP-TPE 1475-10 | 51-954-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | 100 | |
DUP-TPE 1475-12 | 51-954-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | 100 | |
DUP/F-TPE 1475-3 | 51-943-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-TPE 1475-4 | 51-943-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-TPE 1475-5 | 51-943-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-TPE 1475-6 | 51-943-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-TPE 1475-8 | 51-943-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-TPE 1475-10 | 51-943-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-TPE 1475-12 | 51-943-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | ja | 100 |
DUP-EPDM 1475-3 | 51-946-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | 100 | |
DUP-EPDM 1475-4 | 51-946-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | 100 | |
DUP-EPDM 1475-5 | 51-946-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | 100 | |
DUP-EPDM 1475-6 | 51-946-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | 100 | |
DUP-EPDM 1475-8 | 51-946-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | 100 | |
DUP-EPDM 1475-10 | 51-946-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | 100 | |
DUP-EPDM 1475-12 | 51-946-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | 100 | |
DUP/F-EPDM 1475-3 | 51-944-03 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-EPDM 1475-4 | 51-944-04 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-EPDM 1475-5 | 51-944-05 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-EPDM 1475-6 | 51-944-06 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-EPDM 1475-8 | 51-944-08 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-EPDM 1475-10 | 51-944-10 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-EPDM 1475-12 | 51-944-12 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | ja | 100 |
DUP-EPDM 1602-3 | 51-947-03 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | 100 | |
DUP-EPDM 1602-4 | 51-947-04 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | 100 | |
DUP-EPDM 1602-5 | 51-947-05 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | 100 | |
DUP-EPDM 1602-6 | 51-947-06 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | 100 | |
DUP-EPDM 1602-8 | 51-947-08 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | 100 | |
DUP-EPDM 1602-10 | 51-947-10 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | 100 | |
DUP-EPDM 1602-12 | 51-947-12 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | 100 | |
DUP-EPDM 1602-14 | 51-947-14 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 14.0 | 100 | |
DUP-EPDM 1602-16 | 51-947-16 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 16.0 | 100 | |
DUP/F-EPDM 1602-3 | 51-945-03 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 3.0 | ja | 100 |
DUP/F-EPDM 1602-4 | 51-945-04 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 4.0 | ja | 100 |
DUP/F-EPDM 1602-5 | 51-945-05 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 5.0 | ja | 100 |
DUP/F-EPDM 1602-6 | 51-945-06 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 6.0 | ja | 100 |
DUP/F-EPDM 1602-8 | 51-945-08 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 8.0 | ja | 100 |
DUP/F-EPDM 1602-10 | 51-945-10 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 10.0 | ja | 100 |
DUP/F-EPDM 1602-12 | 51-945-12 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 12.0 | ja | 100 |
DUP/F-EPDM 1602-14 | 51-945-14 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 14.0 | ja | 100 |
DUP/F-EPDM 1602-16 | 51-945-16 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 16.0 | ja | 100 |
DUP-TPE 032-3 | 51-960-03 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 3.0 | 100 | ||
DUP-TPE 032-4 | 51-960-04 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 4.0 | 100 | ||
DUP-TPE 032-5 | 51-960-05 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 5.0 | 100 | ||
DUP-TPE 032-6 | 51-960-06 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 6.0 | 100 | ||
DUP-TPE 032-8 | 51-960-08 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 8.0 | 100 | ||
DUP-TPE 032-10 | 51-960-10 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 10.0 | 100 | ||
DUP/F-TPE 032-3 | 51-961-03 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 3.0 | ja | 100 | |
DUP/F-TPE 032-4 | 51-961-04 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 4.0 | ja | 100 | |
DUP/F-TPE 032-5 | 51-961-05 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 5.0 | ja | 100 | |
DUP/F-TPE 032-6 | 51-961-06 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 6.0 | ja | 100 | |
DUP/F-TPE 032-8 | 51-961-08 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 8.0 | ja | 100 | |
DUP/F-TPE 032-10 | 51-961-10 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 10.0 | ja | 100 | |
DU-PVC 1461 | 55-215 | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | 100 | |||
DU/F-PVC 1461 | 55-215-F | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | ja | 100 | ||
DU-TPE 1461 | 55-222 | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | 100 | |||
DU/F-TPE 1461 | 55-222-F | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | ja | 100 | ||
DU-EPDM 0503 | 55-232 | 5.0 | 10.0 | 12.0 | 13.0 | 5.0 | 3.0 | 100 | |||
DU/F-EPDM 0503 | 55-232-F | 5.0 | 10.0 | 12.0 | 13.0 | 5.0 | 3.0 | ja | 100 | ||
DU-TPE 985 | 55-226 | 5.0 | 15.0 | 20.0 | 21.5 | 7.4 | 2.0 | 100 | |||
DU/F-TPE 985 | 55-226-F | 5.0 | 15.0 | 20.0 | 21.5 | 7.4 | 2.0 | ja | 100 | ||
DU-CR 010 | 55-227 | 9.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | 100 | |||
DU/F-CR 010 | 55-227-F | 9.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | ja | 100 | ||
DU-CR 746 | 55-228 | 11.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | 100 | |||
DU/F-CR 746 | 55-228-F | 11.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | ja | 100 |
