Kabel-Verbindungstechnik – Leitfaden für sichere und effiziente Verbindungen
Bedeutung der richtigen Kabelverbindung
Die richtige Kabelverbindung ist entscheidend für eine sichere, langlebige und effiziente elektrische Installation. Ob im Industriebereich, im Maschinenbau oder in der Gebäudetechnik, nur hochwertige und korrekt ausgeführte Kabelverbindungen gewährleisten eine stabile Stromversorgung und schützen zuverlässig vor Ausfällen oder Überhitzung. Wer bei der Verbindungstechnik auf Qualität und Präzision setzt, erhöht nicht nur die Sicherheit der Anlage, sondern auch ihre Leistungsfähigkeit und Lebensdauer.
Produktübersicht

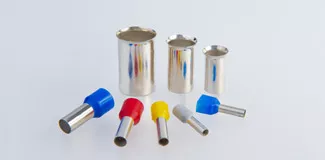

- Sichern Drahtlitzen zuverlässig
- Erhöhen die mechanische Festigkeit
- Verhindern das Ausfransen der Litzen
- Verfügbar in unisolierten und isolierten Varianten in verschiedenen Farben

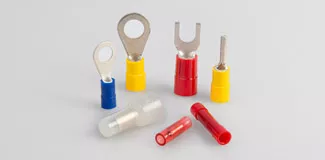

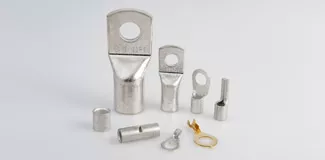

Kabelschuhe und Verbinder
- Ermöglichen die stabile Verbindung von Kabeln mit Geräten oder anderen Kabeln
- Erhältlich in Ringform, Gabelform und Stiftform, isoliert oder unisoliert
- Quetschschuhe und Rohrkabelschuhe sowie Stoßverbinder für unterschiedliche Anwendungen
- Bieten modulare Systeme für schnelle Verbindung und Trennung

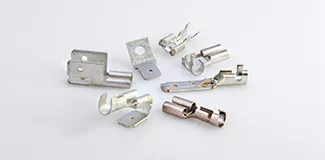

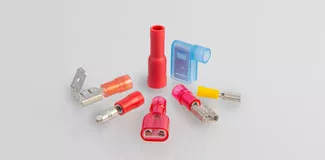

- Als isolierte Steckverbinder und unisolierte Steckverbinder verfügbar
- Verschiedene Bauformen: Flachsteckhülsen, Flachstecker, Rundsteckhülsen, Rundstecker, Geräte-Flachstecker und mehr

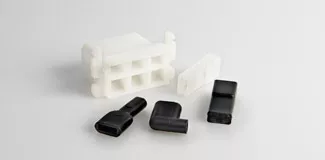

- Schützen Kabelverbindungen vor mechanischer Belastung und Umwelteinflüssen
- Gewährleisten die elektrische Isolation
- In diversen Größen und Materialien erhältlich
- Varianten für Montage vor oder nach dem Crimpen
DIN-Übersicht und Produktspezifikationen
| Produktkategorie | DIN-Norm |
|---|---|
| Aderendhülsen unisoliert | DIN 46228 Teil 1 |
| Aderendhülsen isoliert | DIN 46228 Teil 4 |
| Quetschkabelschuhe unisoliert (Ringform / Gabelform) | DIN 46234 |
| Stiftkabelschuhe unisoliert | DIN 46230 |
| Parallelverbinder | DIN 46341 Teil 1, Form A |
| Stoßverbinder unisoliert | DIN 46341 Teil 1, Form B |
| Krallenkabelschuhe | DIN 46225 |
| Presskabelschuhe | DIN 46235 |
| Quetschkabelschuhe isoliert (Ringform / Gabelform) | DIN 46237 |
| Stiftkabelschuhe isoliert | DIN 46231 |
| Flachsteckhülsen unisoliert | DIN 46247, DIN 46330 |
| Flachsteckhülsen mit Rastzunge | DIN 46340 |
| Flachsteckhülsen mit seitlichem Leiteranschluss / Winkel-Flachsteckhülsen 90° / Fahnen-Flachsteckhülsen |
DIN 46346 Form A + B |
| Flachstecker unisoliert | DIN 46248 |
| Flachstecker mit Rastzunge | DIN 46343 |
| Flachstecker mit Abzweig | DIN 46345 |
| Geräte-Flachstecker zum anschrauben | DIN 46342 Teil 1 |
| Flachsteckhülsen isoliert | DIN 46245 |
Hinweis: Die DIN-Normen geben an, welche Anforderungen und Maße die Produkte erfüllen müssen.
Temperaturbeständigkeiten
| Produktkategorie | Temperaturbeständigkeit |
|---|---|
| Aderendhülsen - unisoliert | max. +125°C |
| Aderendhülsen - isoliert | max. +105°C |
| Kabelschuhe und Verbinder - unisoliert | max. +125°C |
| Krallenkabelschuhe | -55°C bis +100°C |
| Kabelschuhe und Verbinder - isoliert | Polyamid: -55°C bis +120°C Polycarbonat: -40°C bis +120°C |
| Flachsteckhülsen, Flachstecker - unisoliert | -55°C bis +100°C |
| Flachsteckhülsen, Flachstecker aus Stahl, vernickelt | max. +250°C |
| Flachsteckhülsen, Flachstecker - isoliert | PVC: -10° bis +70°C Polyamid: -55°C bis +100°C Polycarbonat: -40°C bis +100°C |
| Kabelschuhe und Verbinder aus Reinnickel | max. +500°C |
| Kabelschuhe und Verbinder aus Edelstahl | max. +400°C |
Eigenschaften der Isolationsmaterialien
PVC (Polyvinylchlorid)
- Chemische Beständigkeit: Gut gegen Wasser, Säuren und Laugen; begrenzt beständig gegenüber organischen Lösungsmittel
- Crimpverhalten: Einfach zu crimpen; Material ist flexibel und passt sich gut dem Leiter an.
- Mechanische Schlagfestigkeit: Mittel; bei niedrigen Temperaturen kann das Material spröde werden.
- Alterungsbeständigkeit: Mäßig; längere Einwirkung von Hitze oder UV kann Material härten.
- UV- und Witterungsbeständigkeit: Gering bis mäßig; eher für Innenbereich geeignet.
PA (Polyamid / Nylon)
- Chemische Beständigkeit: Sehr gut gegen Öle, Fette und viele Lösungsmittel.
- Crimpverhalten: Gute Crimpbarkeit; härter als PVC
- Mechanische Schlagfestigkeit: Hoch; zäh, flexibel und widerstandsfähig gegen Stöße.
- Alterungsbeständigkeit: Sehr gut; behält Flexibilität und Form über lange Zeit.
- UV- und Witterungsbeständigkeit: Gut; geeignet für Außenanwendungen und raue Umgebungen.
PC (Polycarbonat)
- Chemische Beständigkeit: Sehr gut gegen Öle und Fette; eingeschränkt gegen starke Säuren.
- Crimpverhalten: Steif, geringe Kompressibilität
- Mechanische Schlagfestigkeit: Sehr hoch; extrem schlag- und bruchfest.
- Alterungsbeständigkeit: Gut, behält aber mechanische Stabilität.
- UV- und Witterungsbeständigkeit: Sehr gut; robust gegen Sonne, Regen und raue Umgebungen.
Umrechnungstabelle Leiterquerschnitt / AWG
| ISO-Leiterquerschnitt (mm²) | AWG | Querschnitt (mm²) |
|---|---|---|
| 0,14 | 26 | 0,128 |
| 0,25 | 23 | 0,259 |
| 0,34 | 22 | 0,325 |
| 0,5 | 20 | 0,519 |
| 0,75 | 18 | 0,823 |
| 1,0 | 17 | 1,040 |
| 1,5 | 15 | 1,650 |
| 2,5 | 13 | 2,630 |
| 4 | 11 | 4,150 |
| 6 | 10 | 5,270 |
| 10 | 7 | 10,600 |
| 16 | 5 | 16,800 |
| 25 | 3 | 26,700 |
| 35 | 2 | 33,600 |
| 50 | 1/0 | 53,400 |
| 70 | 2/0 | 67,500 |
| 95 | 3/0 | 85,000 |
| 120 | 4/0 - 250 (MCN) | 107,200 |
| 150 | 5/0 - 300 (MCN) | 135,100 |
| 185 | 6/0 - 350 (MCN) | 170,300 |
Hinweise:
- Die AWG-Werte stimmen grob mit den metrischen Querschnitten überein; kleine Abweichungen können je nach Hersteller vorkommen.
- ISO-Leiterquerschnitte folgen den üblichen Normen für flexible und starre Leitungen.
Kennfarben für isolierte Kabelverbinder
| ISO-Leiterquerschnitt (mm²) | Querschnitt (mm²) |
|---|---|
| 0,1 - 0,5 | gelb |
| 0,5 - 1 | rot |
| 1,5 - 2,5 | blau |
| 4 - 6 | gelb |
| 10 | Rot |
| 16 | blau |
| 25 | gelb |
| 35 | Rot |
| 50 | blau |
| 70 | gelb |
| 95 | Rot |
| 120 | blau |
| 150 | gelb |
Auswahlkriterien
- Strombelastbarkeit: Welche Stromstärke muss die Verbindung sicher führen?
- Umgebungsbedingungen: Ist die Verbindung mechanischen Belastungen oder chemischen Einflüssen ausgesetzt?
- Temperaturbereich: In welchem Temperaturbereich wird die Verbindung eingesetzt?
- Zertifizierungen: Benötigen die Produkte bestimmte Zulassungen oder Normen?
Anwendungsbeispiele
- Automatisierungstechnik: Verbindung von Steuerungen und Aktoren
- Fahrzeugbau: Zuverlässige Kabelverbindungen im Fahrzeug
- Medizintechnik: Hygienische und sichere Verbindungen
- Energieversorgung: Robuste Verbindungen für Energieverteilung
