Durchführungstüllen

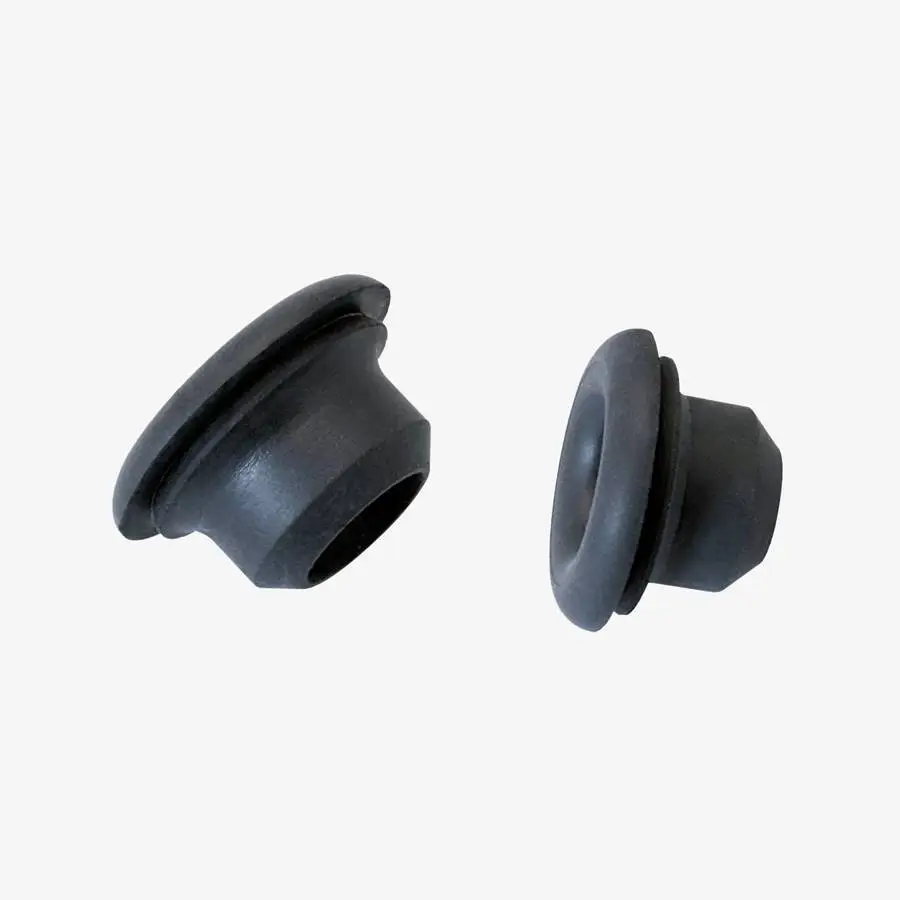

Durchführungstüllen DV

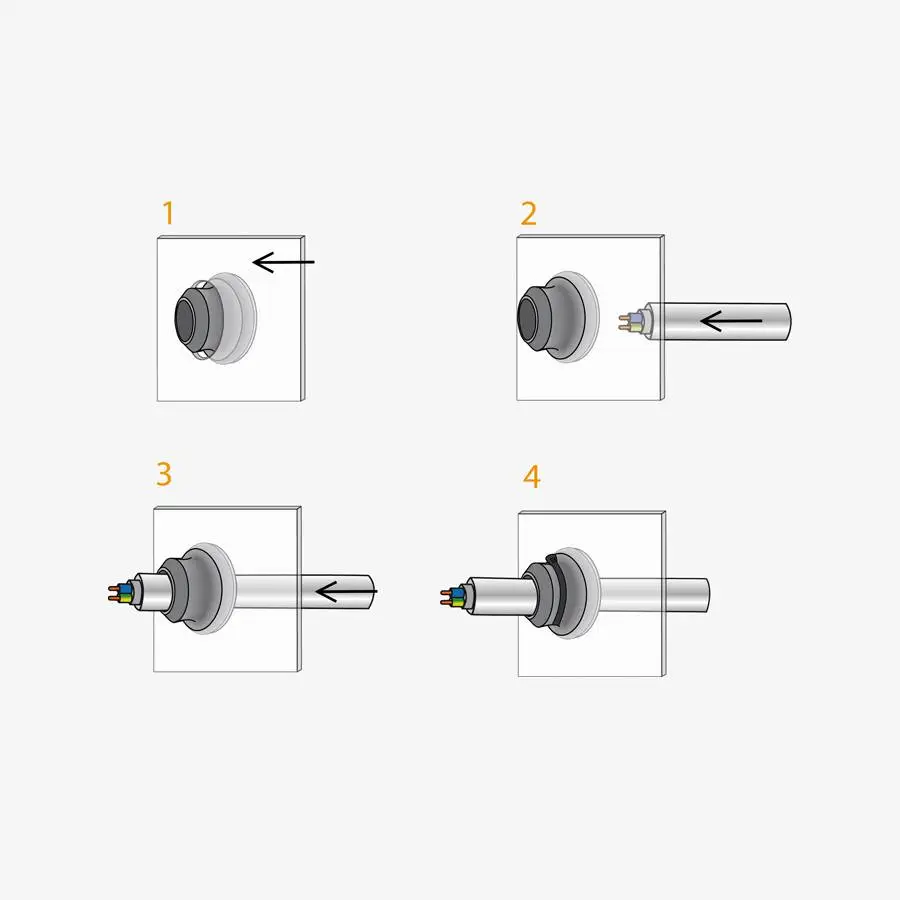

Kabeldurchführungen für den mechanischen Schutz von Kabelabgängen an Geräten, Verteilerschränken und Schaltanlagen. Das spezielle Design dieser Kabeldurchführung ermöglicht durch Verwendung von Kabelbindern eine Zugentlastung.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.

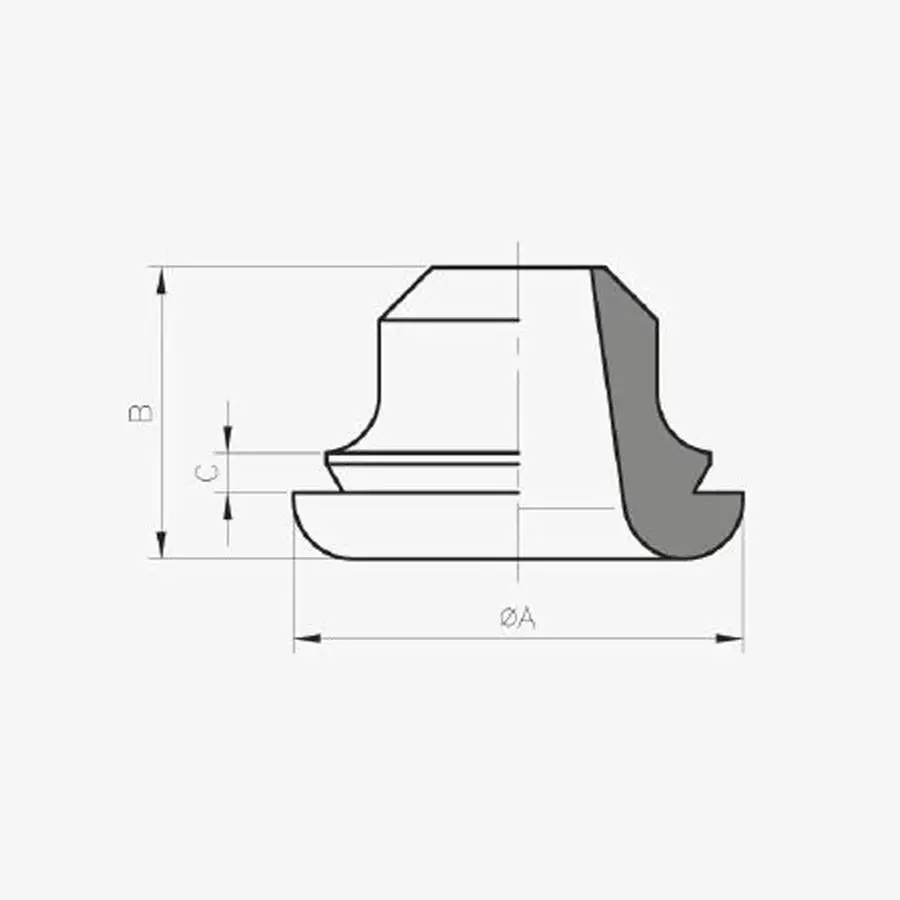

| Typ | Art.-Nr.mit Kabelbinder | Art.-Nr. ohne Kabelbinder | Loch-Ø mm | Kabel- Ø mm | ØA mm | ØB mm | ØC mm | VE Stück |
|---|---|---|---|---|---|---|---|---|
| DV 4/9 | 52-510 | 52-511 | 16.0 | 4 - 9 | 24.0 | 18.6 | 3.0 | 100 |
| DV 7/12 | 52-520 | 52-521 | 19.0 | 7 - 12 | 28.0 | 18.7 | 3.0 | 100 |
| DV 12/18 | 52-530 | 52-531 | 25.0 | 12 - 18 | 34.0 | 22.0 | 3.0 | 100 |
| DV 18/25 | 52-540 | 52-541 | 32.0 | 18 - 25 | 43.0 | 24.0 | 3.0 | 50 |
| DV 25/32 | 52-550 | 52-551 | 38.0 | 25 - 32 | 51.0 | 24.5 | 4.0 | 50 |
