Membrantüllen

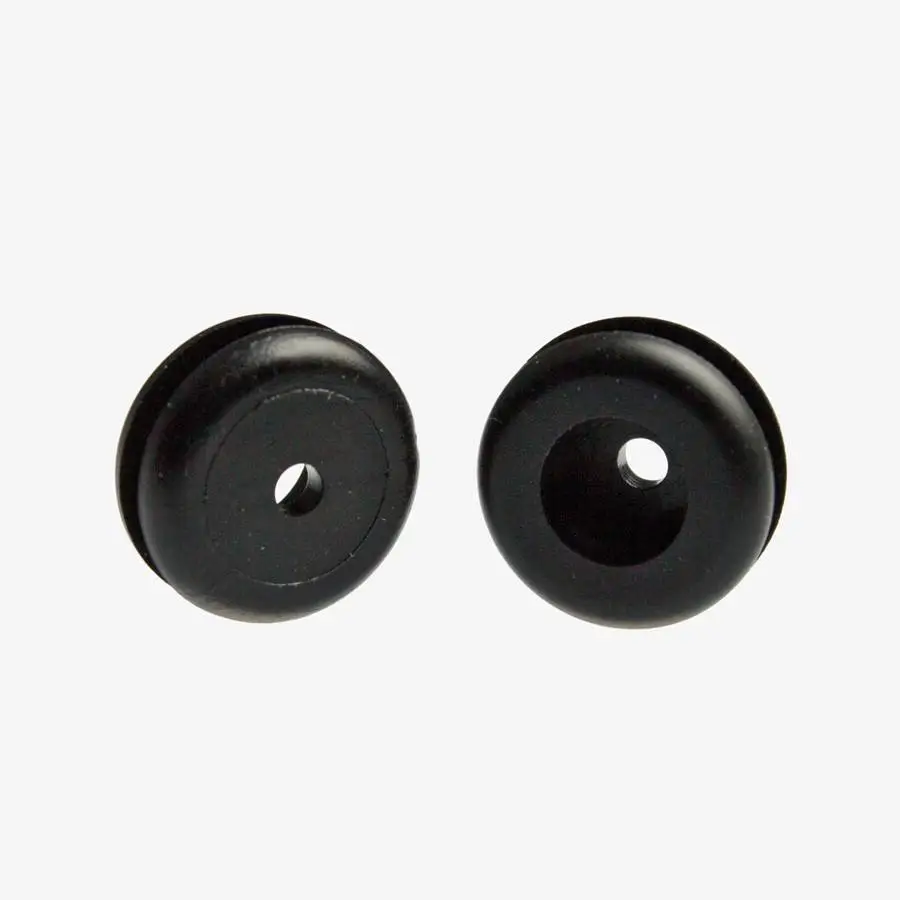

Durchführungstüllen DKP-PVC
Gelochte Kabeldurchführungen zur einfachen Kabelmontage.
Formteile aus Weich-PVC werden im Spritzgussverfahren hergestellt. Sie haben deshalb eine einwandfreie Oberfläche und sind dimensionsgenau. Weich-PVC ist beständig gegen Wasser, Ozon, Wetter, verdünnte Säuren, Laugen und Salze. Es hat eine sehr gute Alterungsbeständigkeit.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.
Sie benötigen eine andere Lochgröße in der Membran?
Kundenspezifische Lösungen auch für Kleinmengen schnell und günstig realisierbar. Sprechen Sie uns an!

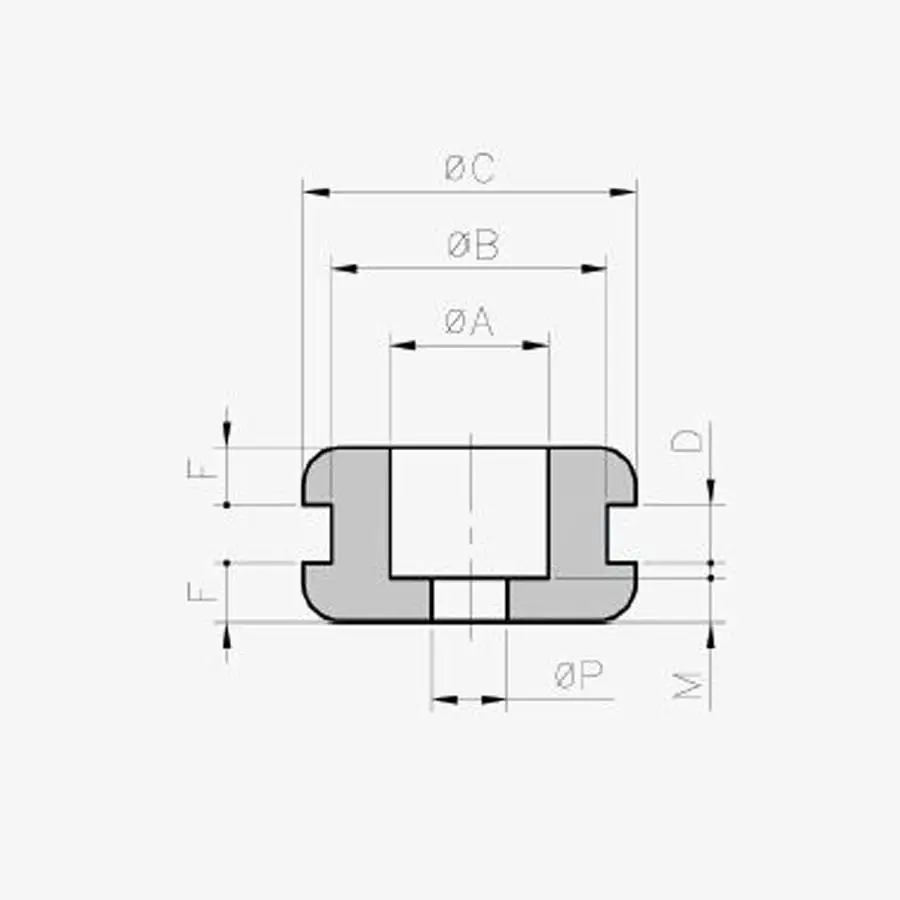

| Typ | Art.-Nr. | ØA mm | ØB mm | ØC mm | D mm | F mm | M mm | P mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|
| DKP-PVC 3-5/7/11-3 | 54-300 | 5.0 | 7.0 | 11.0 | 3.0 | 2.5 | 0.7 | 3.0 | 100 |
| DKP-PVC 3-7/14/18-3 | 54-290 | 7.0 | 14.0 | 18.0 | 3.0 | 2.5 | 2.5 | 3.0 | 100 |
| DKP-PVC 6,5-8/12/16-2 | 54-291 | 8.0 | 12.0 | 16.0 | 2.0 | 2.5 | 1.0 | 6.5 | 100 |
| DKP-PVC 3-9/12/16-2 | 54-301 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 2.0 | 3.0 | 100 |
| DKP-PVC 4-9/12/16-2 | 54-305 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 2.0 | 4.0 | 100 |
| DKP-PVC 5-9/12/16-2 | 54-306 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 2.0 | 5.0 | 100 |
| DKP-PVC 6-9/12/16-2 | 54-307 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 2.0 | 6.0 | 100 |
| DKP-PVC 3,1-9/14/18-3 | 54-292 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 2.0 | 3.1 | 100 |
| DKP-PVC 4-9/14/18-3 | 54-304 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 2.0 | 4.0 | 100 |
| DKP-PVC 5,5-9/14/18-3 | 54-293 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 2.0 | 5.5 | 100 |
| DKP-PVC 7-9/14/18-3 | 54-308 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 2.0 | 7.0 | 100 |
| DKP-PVC 6-10/18/22-3 | 54-294 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 2.0 | 6.0 | 100 |
| DKP-PVC 7-10/18/22-3 | 54-302 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 2.0 | 7.0 | 100 |
| DKP-PVC 8-10/18/22-3 | 54-295 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 2.0 | 8.0 | 100 |
| DKP-PVC 9-10/18/22-3 | 54-303 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 2.0 | 9.0 | 100 |
| DKP-PVC 3-11/16/19-1,6 | 54-310 | 11.0 | 16.0 | 19.0 | 1.5 | 3.2 | 1.5 | 3.0 | 100 |
| DKP-PVC 4-11/16/19-1,6 | 54-311 | 11.0 | 16.0 | 19.0 | 1.5 | 3.2 | 1.5 | 4.0 | 100 |
| DKP-PVC 6-11/16/19-1,6 | 54-312 | 11.0 | 16.0 | 19.0 | 1.5 | 3.2 | 1.5 | 6.0 | 100 |
| DKP-PVC 8-11/16/19-1,6 | 54-313 | 11.0 | 16.0 | 19.0 | 1.5 | 323.0 | 1.5 | 8.0 | 100 |
| DKP-PVC 3-11/18/22-4 | 54-315 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 2.0 | 3.0 | 100 |
| DKP-PVC 4-11/18/22-4 | 54-316 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 2.0 | 4.0 | 100 |
| DKP-PVC 6-11/18/22-4 | 54-317 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 2.0 | 6.0 | 100 |
| DKP-PVC 8-11/18/22-4 | 54-318 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 2.0 | 8.0 | 100 |
| DKP-PVC 4-16/19/25,5-1,5 | 54-320 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 4.0 | 100 |
| DKP-PVC 6-16/19/25,5-1,5 | 54-321 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 6.0 | 100 |
| DKP-PVC 8-16/19/25,5-1,5 | 54-322 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 8.0 | 100 |
| DKP-PVC 10-16/19/25,5-1,5 | 54-323 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 10.0 | 100 |
| DKP-PVC 12-16/19/25,5-1,5 | 54-324 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 12.0 | 100 |
| DKP-PVC 14-16/19/25,5-1,5 | 54-325 | 16.0 | 19.0 | 25.5 | 1.5 | 2.8 | 1.5 | 14.0 | 100 |
