Membrantüllen

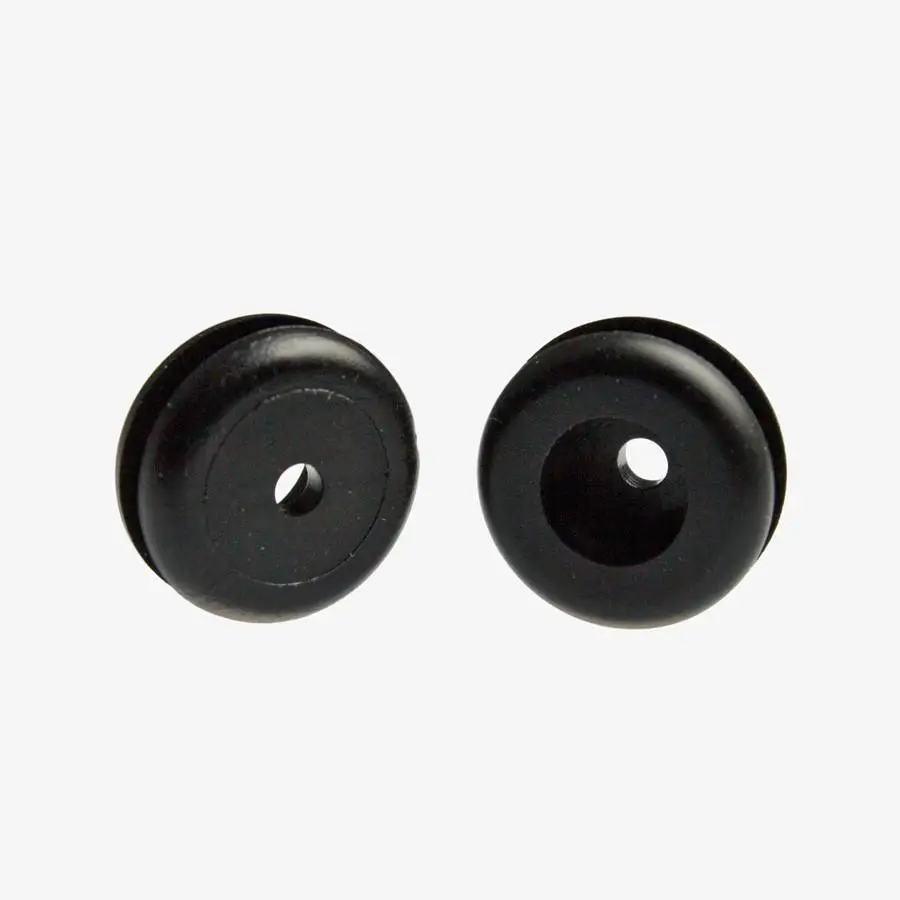

Durchführungstüllen DKP-TPE
Gelochte Membran-Kabeldurchführungen zur einfachen Kabelmontage.
TPE ist ein thermoplastisches Elastomer mit ausgezeichneten Eigenschaften. TPE ist ähnlich Gummi. Es sollte überall dort eingesetzt werden, wo gegenüber Weich-PVC eine bessere Kälte- und Wärmebeständigkeit sowie höhere Flexibilität und Elastizität verlangt wird.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.
Sie benötigen eine andere Lochgröße in der Membran?
Kundenspezifische Lösungen auch für Kleinmengen schnell und günstig realisierbar. Sprechen Sie uns an!

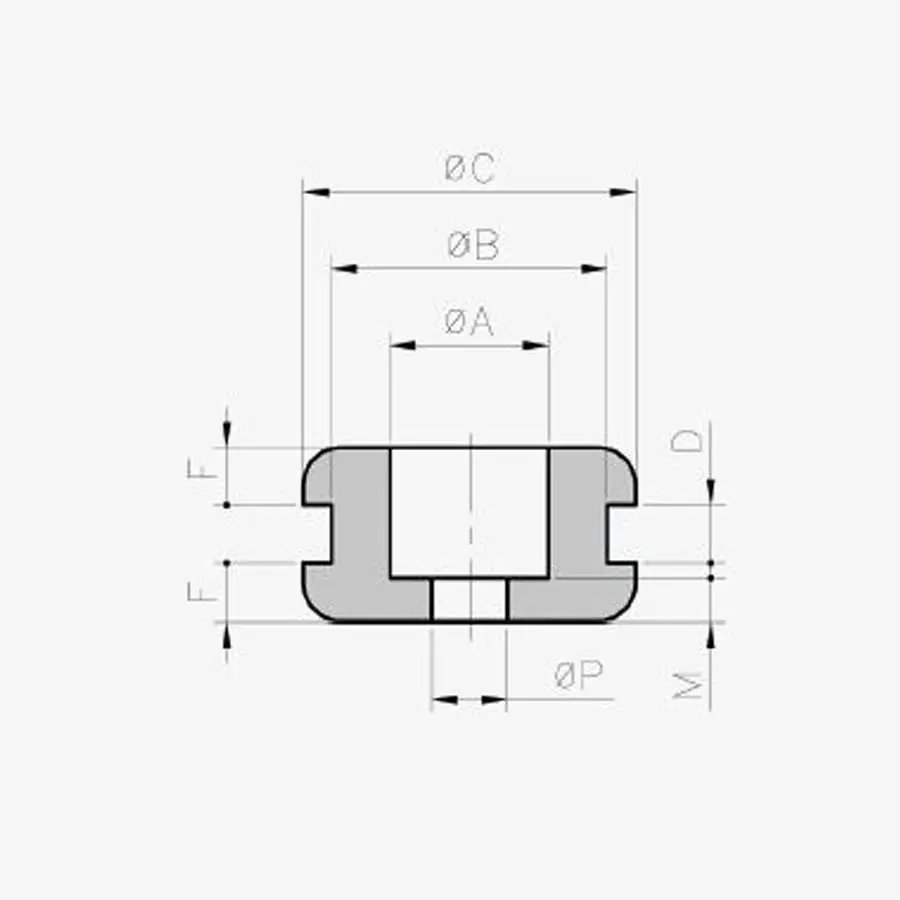

| Typ | Art.-Nr. | ØA mm | ØB mm | ØC mm | D mm | F mm | H mm | M mm | P mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|---|
| DKP-TPE 3-5/7/11-3 | 53-127 | 5.0 | 7.0 | 11.0 | 3.0 | 2.5 | 8.0 | 0.7 | 3.0 | 100 |
| DKP-TPE 3-7/14/18-3 | 53-088 | 7.0 | 14.0 | 18.0 | 3.0 | 2.5 | 8.0 | 2.5 | 3.0 | 100 |
| DKP-TPE 6,5-8/12/16-2 | 53-083 | 8.0 | 12.0 | 16.0 | 2.0 | 2.5 | 7.0 | 1.0 | 6.5 | 100 |
| DKP-TPE 3-9/12/16-2 | 53-123 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 7.0 | 2.0 | 3.0 | 100 |
| DKP-TPE 4-9/12/16-2 | 53-142 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 7.0 | 2.0 | 4.0 | 100 |
| DKP-TPE 5-9/12/16-2 | 53-143 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 7.0 | 2.0 | 5.0 | 100 |
| DKP-TPE 6-9/12/16-2 | 53-144 | 9.0 | 12.0 | 16.0 | 2.0 | 2.5 | 7.0 | 2.0 | 6.0 | 100 |
| DKP-TPE 3,1-9/14/18-3 | 53-086 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 8.0 | 2.0 | 3.1 | 100 |
| DKP-TPE 4-9/14/18-3 | 53-146 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 8.0 | 2.0 | 4.0 | 100 |
| DKP-TPE 5,5-9/14/18-3 | 53-087 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 8.0 | 2.0 | 5.5 | 100 |
| DKP-TPE 7-9/14/18-3 | 53-147 | 9.0 | 14.0 | 18.0 | 3.0 | 2.5 | 8.0 | 2.0 | 7.0 | 100 |
| DKP-TPE 6-10/18/22-3 | 53-122 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 8.0 | 2.0 | 6.0 | 100 |
| DKP-TPE 7-10/18/22-3 | 53-125 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 8.0 | 2.0 | 7.0 | 100 |
| DKP-TPE 8-10/18/22-3 | 53-089 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 8.0 | 2.0 | 8.0 | 100 |
| DKP-TPE 9-10/18/22-3 | 53-126 | 10.0 | 18.0 | 22.0 | 3.0 | 2.5 | 8.0 | 2.0 | 9.0 | 100 |
| DKP-TPE 3-11/16/19-1,5 | 53-150 | 11.0 | 16.0 | 19.0 | 1.5 | 3.3 | 8.0 | 1.5 | 3.0 | 100 |
| DKP-TPE 4-11/16/19-1,5 | 53-151 | 11.0 | 16.0 | 19.0 | 1.5 | 3.3 | 8.0 | 1.5 | 4.0 | 100 |
| DKP-TPE 6-11/16/19-1,5 | 53-152 | 11.0 | 16.0 | 19.0 | 1.5 | 3.3 | 8.0 | 1.5 | 6.0 | 100 |
| DKP-TPE 8-11/16/19-1,5 | 53-153 | 11.0 | 16.0 | 19.0 | 1.5 | 3.3 | 8.0 | 1.5 | 8.0 | 100 |
| DKP-TPE 3-11/18/22-4 | 53-131 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 9.0 | 2.0 | 3.0 | 100 |
| DKP-TPE 4-11/18/22-4 | 53-132 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 9.0 | 2.0 | 4.0 | 100 |
| DKP-TPE 6-11/18/22-4 | 53-134 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 9.0 | 2.0 | 6.0 | 100 |
| DKP-TPE 8-11/18/22-4 | 53-136 | 11.0 | 18.0 | 22.0 | 4.0 | 2.5 | 9.0 | 2.0 | 8.0 | 100 |
| DKP-TPE 4-16/19/25,5-1,5 | 53-160 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 4.0 | 100 |
| DKP-TPE 6-16/19/25,5-1,5 | 53-161 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 6.0 | 100 |
| DKP-TPE 8-16/19/25,5-1,5 | 53-162 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 8.0 | 100 |
| DKP-TPE 10-16/19/25,5-1,5 | 53-163 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 10.0 | 100 |
| DKP-TPE 12-16/19/25,5-1,5 | 53-164 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 12.0 | 100 |
| DKP-TPE 14-16/19/25,5-1,5 | 53-165 | 16.0 | 19.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 14.0 | 100 |
| DKP-TPE 4-18,4/22/25,5-1,5 | 53-170 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 4.0 | 100 |
| DKP-TPE 6-18,4/22/25,5-1,5 | 53-171 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 6.0 | 100 |
| DKP-TPE 8-18,4/22/25,5-1,5 | 53-172 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 8.0 | 100 |
| DKP-TPE 10-18,4/22/25,5-1,5 | 53-173 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 10.0 | 100 |
| DKP-TPE 12-18,4/22/25,5-1,5 | 53-174 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 12.0 | 100 |
| DKP-TPE 14-18,4/22/25,5-1,5 | 53-175 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 14.0 | 100 |
| DKP-TPE 16-18,4/22/25,5-1,5 | 53-176 | 18.4 | 22.0 | 25.5 | 1.5 | 3.3 | 8.0 | 1.5 | 16.0 | 100 |
