Zugentlastungstüllen
Durchführungstüllen DM

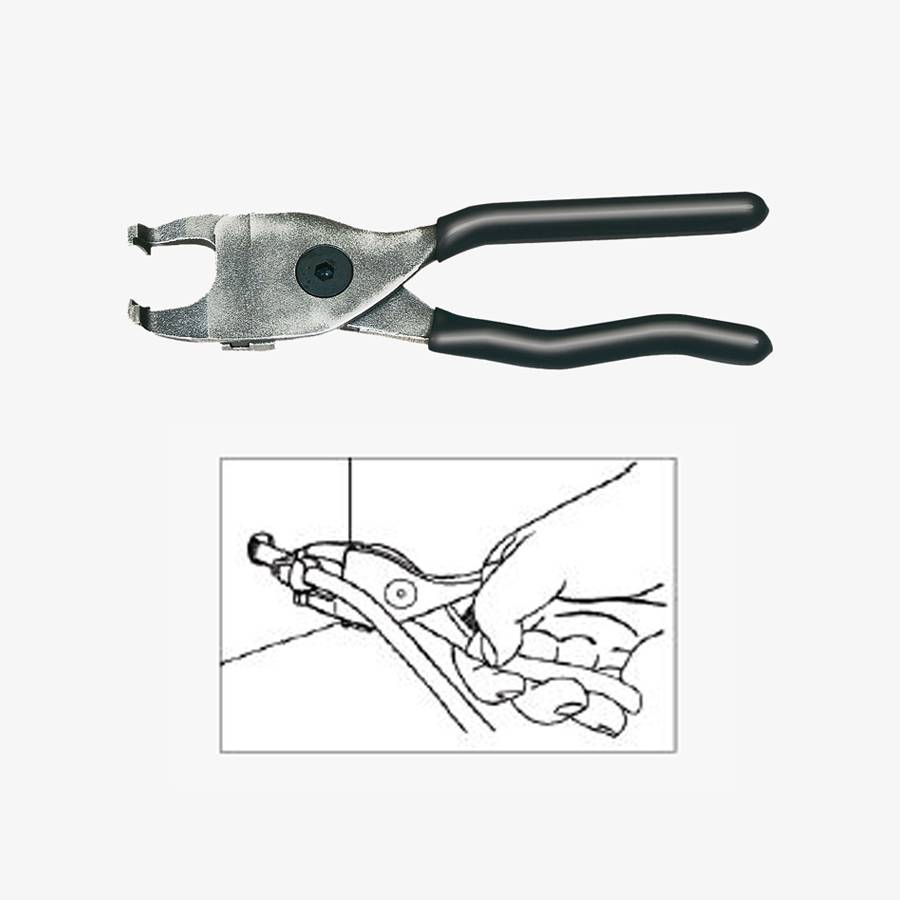

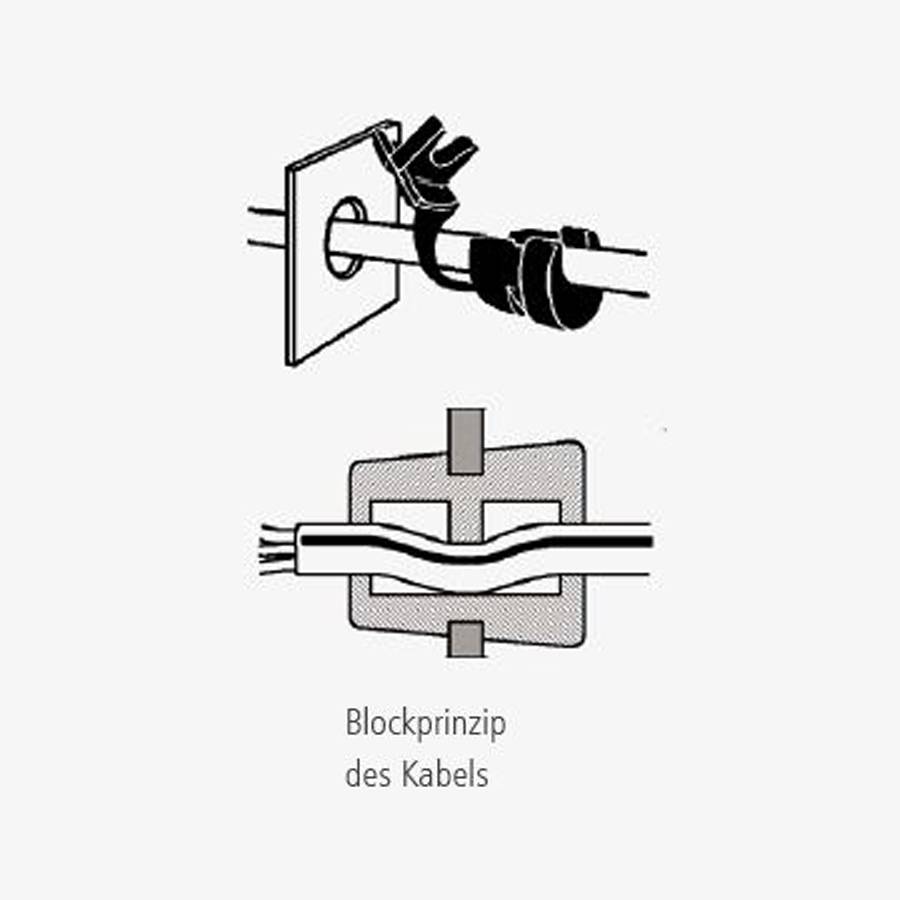

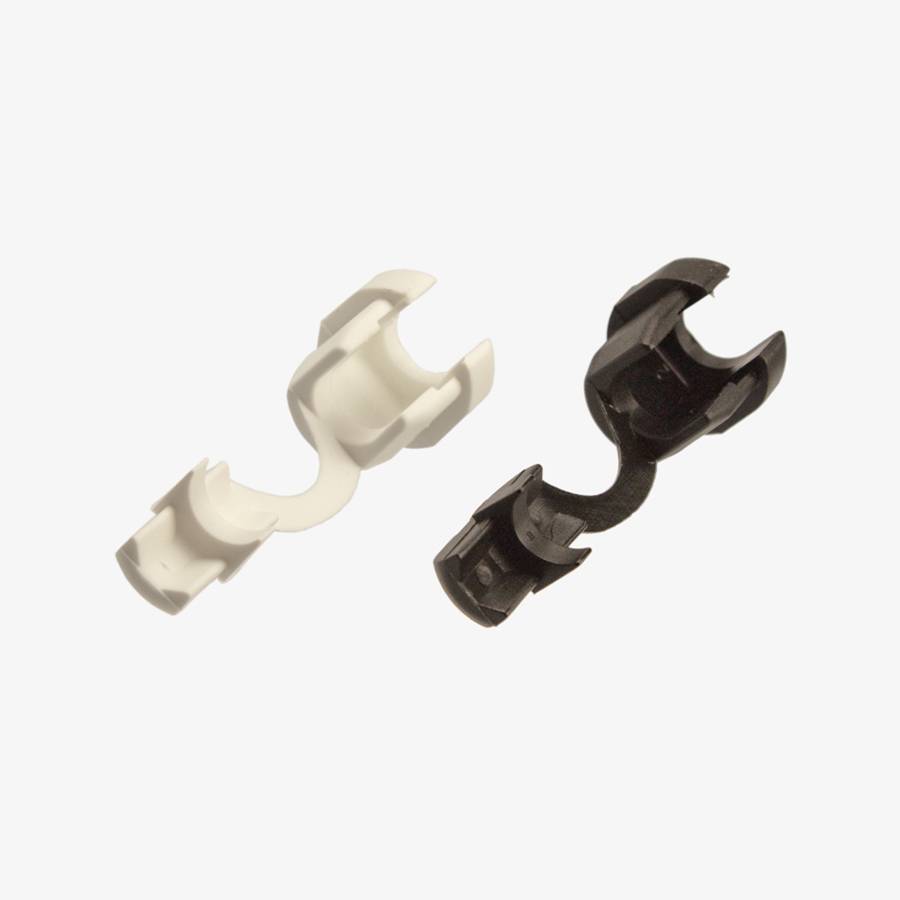

Die Zugentlastungstüllen DM gewährleisten eine absolut feste Verankerung von Kabeln in Gehäusen von Apparaten, Geräten, Zwischenwänden und Durchführungen aller Art gegen Zugbeanspruchung, ohne das Kabel zu beschädigen. Werden die Tüllen nicht in runde, sondern in abgeflachte Ausschnitte eingesetzt, wird ein zusätzlicher Verdrehschutz erreicht. Die Montage kann von Hand oder mit der Spezialzange SZ 29 (siehe unten) erfolgen.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.

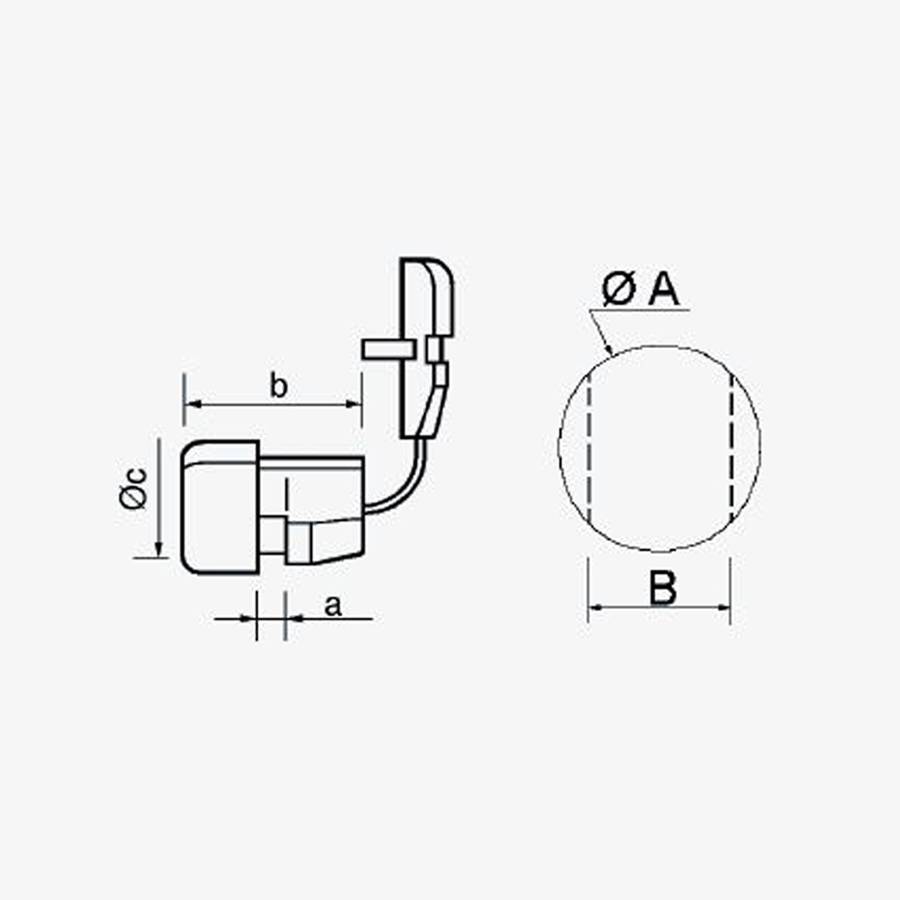

| Typ | Art.-Nr. schwarz | Art.-Nr. weiß | Kabel-Ø PVC Isolation mm | Kabel-ØGummi Isolation mm | Kabelart | ØA mm | ØB mm | a mm | b mm | c mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DM 2 | 55-312 | 55-313 | 3,0 - 4,5 | 3,0 - 4,5 | rund | 9.5 | 8.5 | 1.7 | 10.3 | 11.0 | 100 |
| DM 2L | 55-332 | 55-362 | 3,0 - 4,5 | 3,0 - 4,5 | rund | 9.5 | 8.5 | 3.1 | 10.3 | 11.0 | 100 |
| DM 4 | 55-301 | 55-331 | 5,0 - 6,5 | 5,0 - 6,5 | rund | 13.0 | 11.5 | 2.5 | 12.0 | 14.0 | 100 |
| DM 5 | 55-310 | 55-340 | 6,5 - 7,5 | 6,5 - 7,5 | rund | 13.0 | 11.5 | 2.5 | 11.0 | 14.0 | 100 |
| DM 6 | 55-302 | 55-354 | 6,6 - 8,0 | 7,1 - 9,0 | rund | 16.0 | 14.0 | 3.0 | 17.0 | 18.0 | 100 |
| DM 7 | 55-303 | 55-333 | 8,1 - 10,0 | 9,1 - 11,0 | rund | 22.5 | 21.0 | 3.0 | 20.0 | 25.0 | 100 |
| DM 8 | 55-304 | 55-334 | 10,1 - 12,5 | 11,1 - 16,0 | rund | 22.5 | 21.0 | 3.5 | 22.0 | 25.0 | 100 |
| DM 2P | 55-322 | 55-352 | 3,0 x 5,0 | 3,0 x 5,0 | flach | 9.5 | 8.5 | 1.7 | 10.3 | 11.0 | 100 |
| DM 2LP | 55-342 | 55-353 | 3,0 x 5,0 | 3,0 x 5,0 | flach | 9.5 | 8.5 | 3.1 | 10.3 | 11.0 | 100 |
| DM 4P | 55-320 | 55-350 | 3,0 x 7,6 | 3,8 x 7,1 | flach | 13.0 | 11.5 | 2.5 | 12.0 | 14.0 | 100 |
| DM 6P | 55-321 | 55-351 | 5,0 x 9,0 | 5,0 x 9,0 | flach | 16.0 | 14.0 | 3.0 | 17.0 | 18.0 | 100 |
