Schutz- und Endkappen
Endkappen REC-RQE

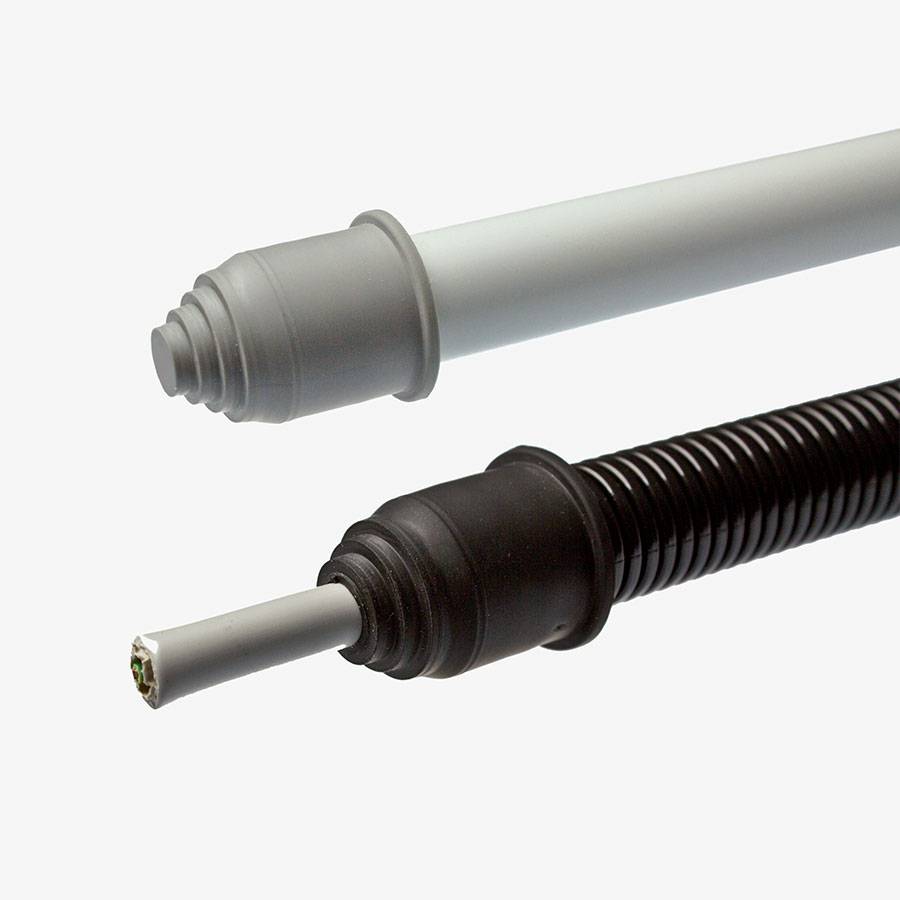

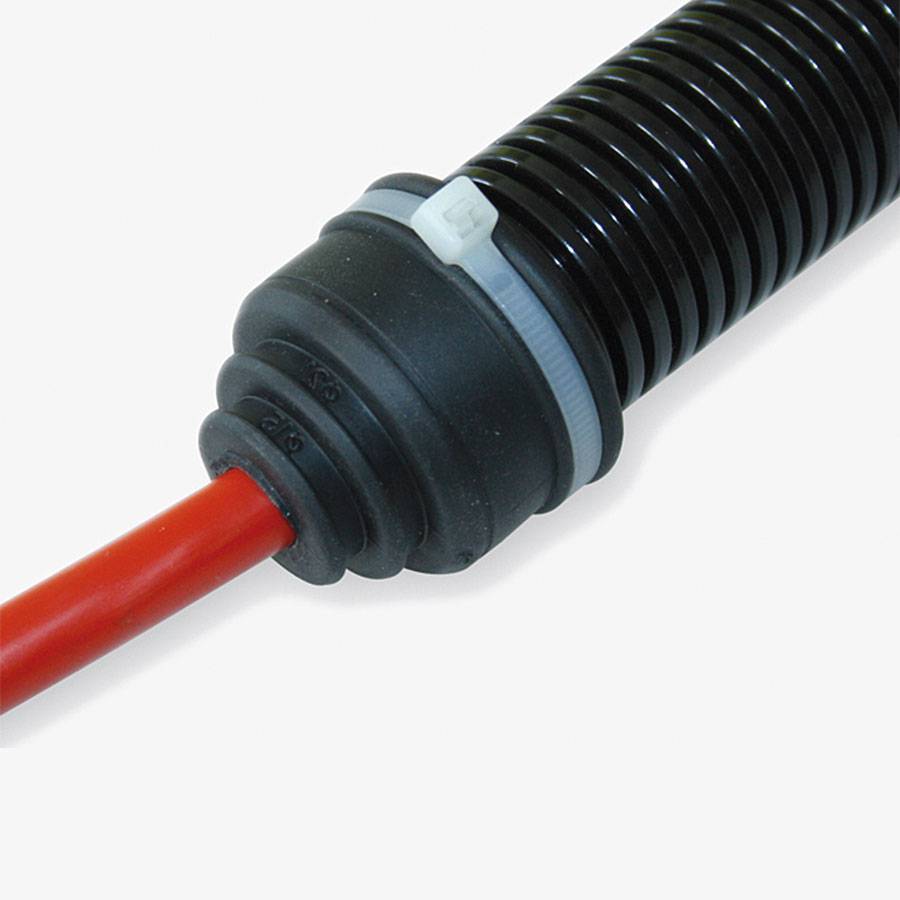

Die Verschlussstopfen RQE und REC dienen als Endkappe oder Übergangstülle vom Schlauch oder Rohr zum Kabel. Der rationelle Schlauch- bzw. Rohrendenabschluss wird durch einfaches Aufstecken montiert. Die Kappen können für die Durchführung von Kabeln unterschiedlicher Dicke passgenau zugeschnitten werden.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.

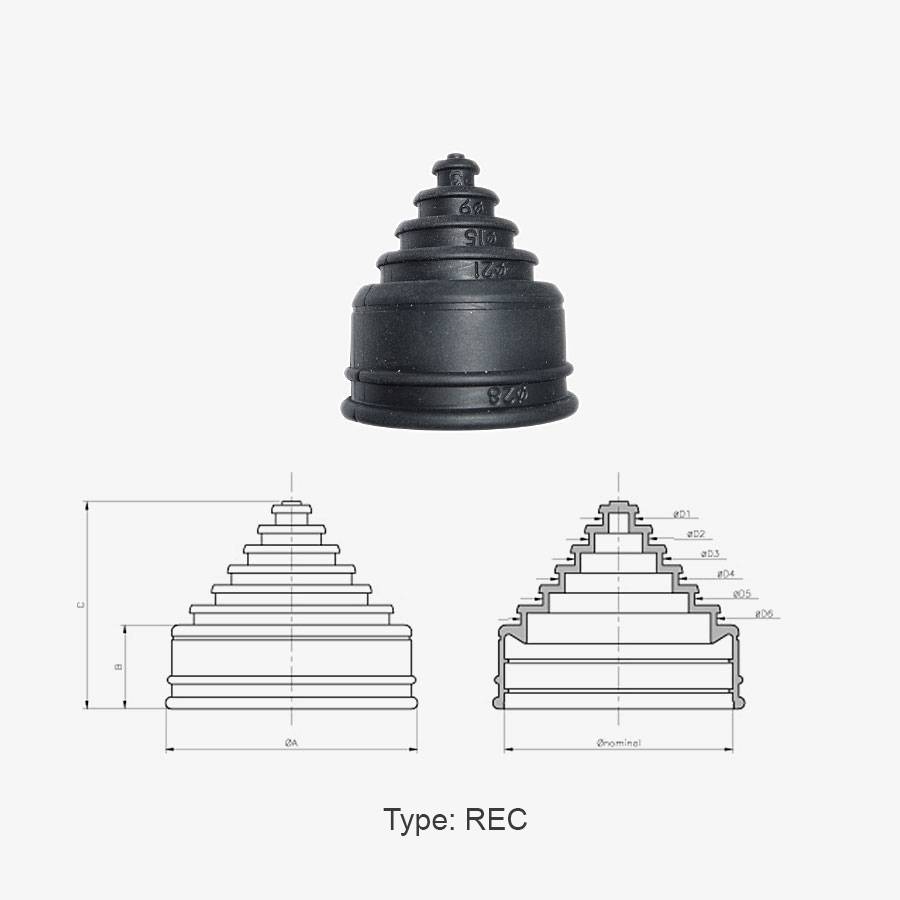

REC - Durch die innenliegenden Lamellen ist der Innen-Ø bis -1,5mm flexibel.

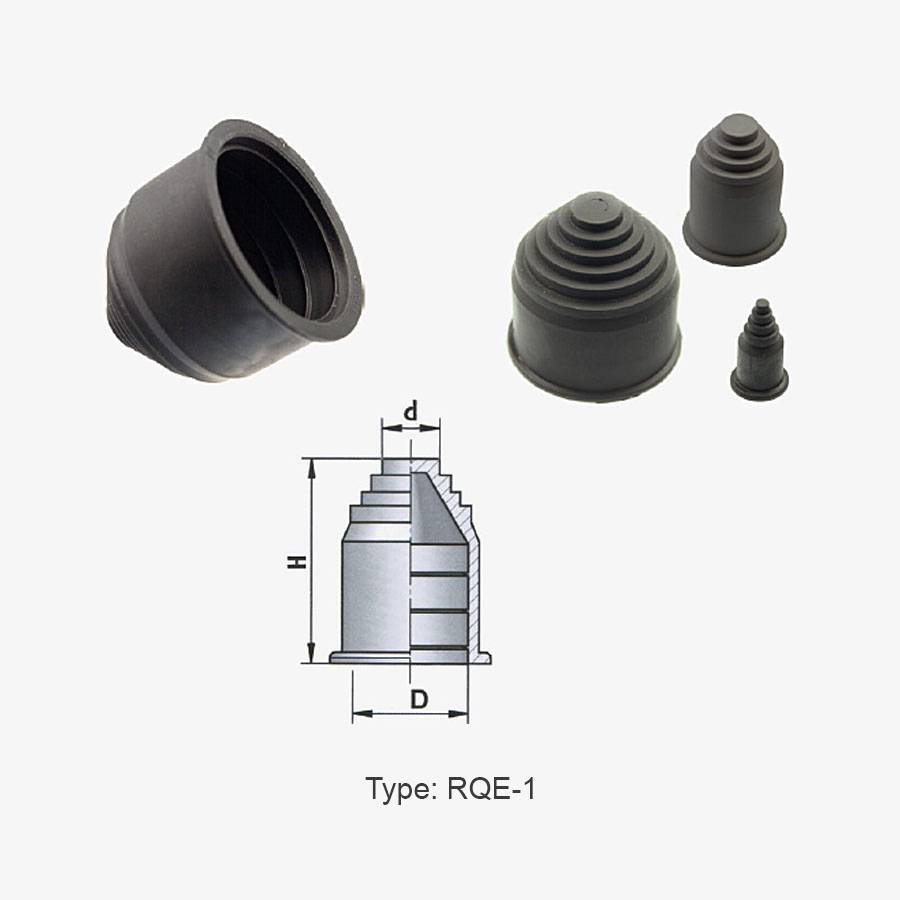

RQE-1 - Durch die innenliegenden Lamellen ist der Innen-Ø bis -2,5mm flexibel.
| Typ | Art.-Nr. schwarz | Art.-Nr. grau | Innen-Ø D mm | d1 mm | d2 mm | d3 mm | d4 mm | d5 mm | d6 mm | H mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|---|---|
| REC 13 | 57-800 | 13.0 | 3.0 | 7.0 | - | - | - | - | 27.0 | 10 | |
| REC 16 | 57-801 | 16.0 | 3.0 | 7.0 | 11.0 | - | - | - | 33.6 | 10 | |
| REC 21 | 57-802 | 21.0 | 3.0 | 7.0 | 11.0 | 15.0 | - | - | 39.3 | 10 | |
| REC 28 | 57-803 | 28.0 | 3.0 | 9.0 | 15.0 | 21.0 | - | - | 40.8 | 10 | |
| REC 34 | 57-804 | 34.0 | 3.0 | 10.0 | 17.0 | 25.0 | - | - | 42.3 | 10 | |
| REC 42 | 57-805 | 42.0 | 5.0 | 12.0 | 19.0 | 26.0 | 34.0 | - | 47.0 | 10 | |
| REC 54 | 57-806 | 54.0 | 5.0 | 12.0 | 19.0 | 27.0 | 35.0 | 46.0 | 51.9 | 10 | |
| RQE-1 10,0 | 57-810 | 57-820 | 10.0 | 4.0 | 6.0 | 8.0 | 29.0 | 50 | |||
| RQE-1 13,0 | 57-811 | 57-821 | 13.0 | 7.0 | 10.0 | 29.0 | 50 | ||||
| RQE-1 15,8 | 57-812 | 57-822 | 15.8 | 7.0 | 10.5 | 13.0 | 36.0 | 50 | |||
| RQE-1 18,5 | 57-813 | 57-823 | 18.5 | 7.5 | 11.0 | 15.5 | 37.5 | 50 | |||
| RQE-1 21,2 | 57-814 | 57-824 | 21.2 | 10.5 | 14.0 | 18.0 | 37.0 | 50 | |||
| RQE-1 28,5 | 57-815 | 57-825 | 28.5 | 9.0 | 14.0 | 19.0 | 24.0 | 40.0 | 25 | ||
| RQE-1 34,5 | 57-816 | 57-826 | 34.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 44.0 | 25 | |
| RQE-1 42,5 | 57-817 | 57-827 | 42.5 | 13.5 | 19.5 | 25.5 | 31.5 | 37.5 | 46.0 | 25 | |
| RQE-1 54,5 | 57-818 | 57-828 | 54.5 | 13.5 | 20.0 | 26.5 | 28.5 | 40.0 | 47.0 | 53.0 | 10 |
